10.1" ComAp控制器显示单元

10.1" ComAp控制器显示单元
产品型号: RD1IV10TBPF
询问更多信息 现在

产品描述

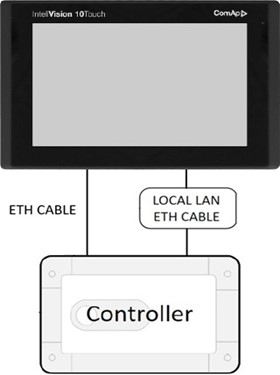

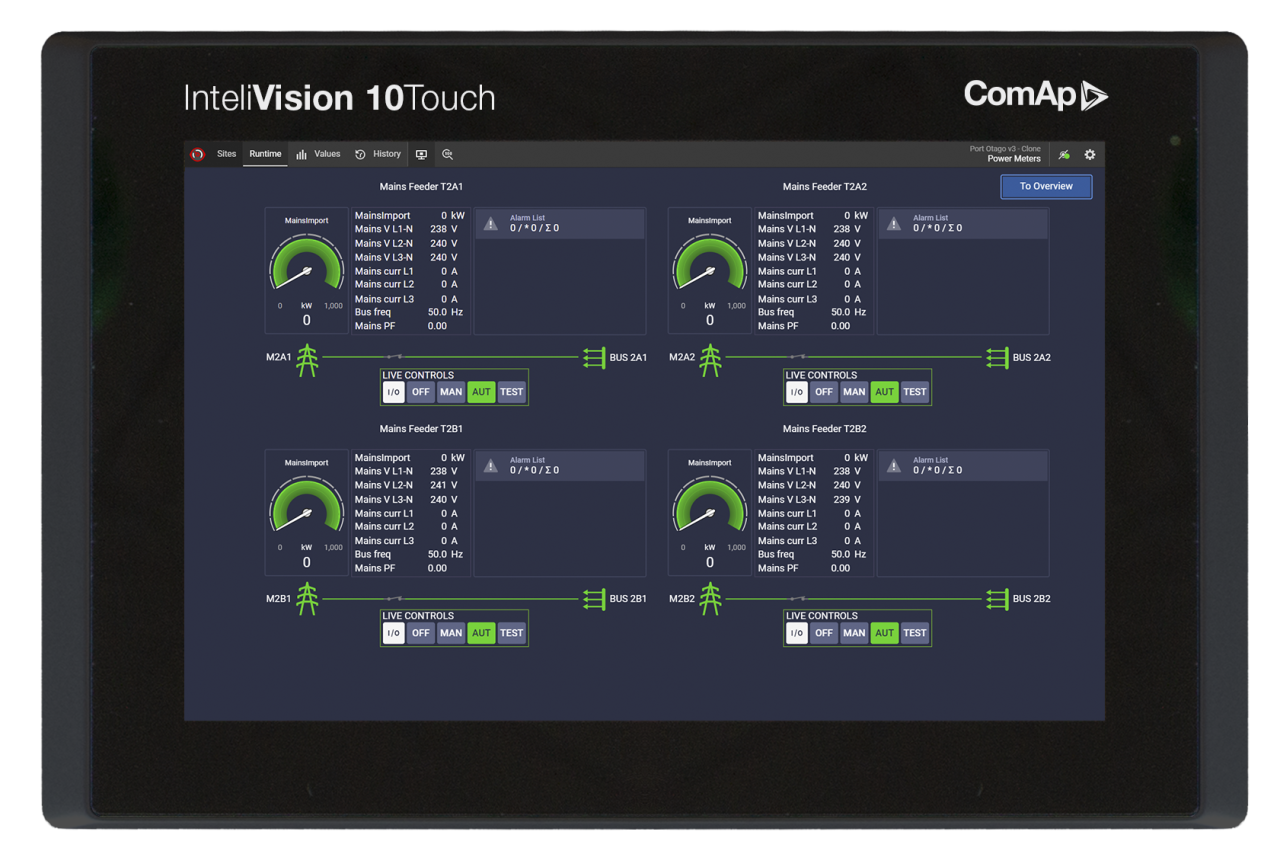

新型InteliVision 10Touch是一款高质量的PC面板,可以连接新控制器以及各种现有的单机控制器。配有ComAp的PC监控工具InteliSCADA。兼容的控制器可以通过两个以太网端口连接到InteliVision 10Touch,如果控制器没有以太网接口,可以通过 InteliGateway模块来进行连接。它是一款多点触控屏幕,支持手势缩放。

关键特性

  • 10.1“无风扇的小型PC面板
  • 预装ComAp InteliSCADA软件
  • 电容式触摸屏
  • 前面板符合IP66防护等级
  • Intel Apollo Lake N4200( 4核)
  • 板载 4GB DDR3L 1600MHz
  • 工作温度-20 - 60°C
  • 直流9~36V宽电流输入
  • 2.5" SATA HDD 40 GB iSLC
  • 2 x Ethernet, 2 x USB 3.0 type A
  • Win 10 IoT操作系统

应用概




技术参数

供电

供电范 9-36 V DC

功耗
9V / 2.2A
标准值:12V / 1.5A, 24V / 0.8A, 36V / 0.5A

工作条

工作温 -20 °C 到 60 °C
存储温 -30 °C到 70 °C
工作湿 10 到 95%@ 40˚C ( 无凝结)
正弦振 EN (IEC) 60068-2-6 测试
冲击测 EN 60068-2-27 ed.2

接口

USB 2 x USB 3.0 type A
串口/并口 1 x DB-9 RS-232/422/485, COM1 (Default RS-232)
1 x RS-232 DB-9, COM2
音频 1 x 音频输出
LAN 2 x GbE LAN RJ-45
电源 1x3-pinDC电源输入端子,1x2-pin开关电源连接器

系统

CPU 板载 Intel Apollo Lake N4200 (4 Core, 1.1 GHz)
内存 板载 4 GB DDR3L 1600 MHz
系统芯 SoC
存储设 1 x 2.5" SATA HDD bay for SATA3 HDD (Easy Accessible) 40 GB iSLC

LCD 规格

LCD 10.1” TFT-LCD
分辨 1280 x 800 像素
最大色 16.7M
亮度 350 cd/m2
对比 800 : 1
可视角 170(H) / 170(V)
背光寿 25,000 hrs

触摸

电容式触摸
透光 电容式触摸:90%以上

机械

外壳 前面板IP66防护等级
色值 RAL 7021
结构 铝压铸外壳
净重 1.88 kg
尺寸(W × H × D) 285 x 189 x 48.9毫米

操作系

操作系 Windows® 10 IoT

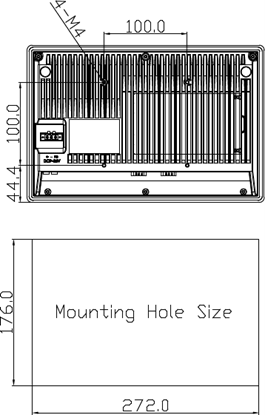

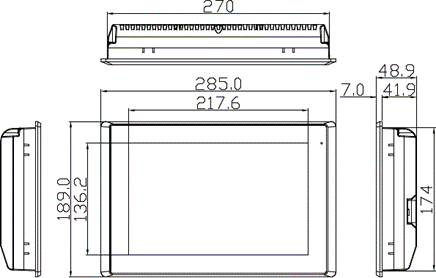

尺寸,端子和安装




备注:尺寸单位:mm(公差±0.5 mm)。


相关产品


产品 描述
InteliSCADA 用于新款控制器和现有控制器的新型监控工具

兼容的产品列表,请参阅InteliSCADA总指南中的Supported ComAp Devices章节。







本产品符合FCC 47 CFR Part15,Subpart B,Class A。根据FCC规则第15部分,该设备已经过测试,并符合Class A数字设备的限制。这些限制为设备在民用环境中运行时提供合理的保护,防止有害干扰。该设备产生、使用并能辐射射频能量,如果不按照说明书安装和使用,可能会对无线电通信造成有害干扰。这种设备在居民区运行很可能会造成有害干扰,这种情况下,用户需要自行纠正干扰。
供应商合格声
47 CFR 2.1077合规性信息

唯一标识码:RD1IV10TBPF

责任方

10 N Martingale Rd #400
60173 - Schaumburg, IL
USA

Tel: +420 246 012 111
E-mail: info@comap-control.com

FCC合规声
此设备符合 FCC 规则第 15 部分中的规范。操作设备须符合以下两个条件:(1) 此设备不会导致有害干扰;(2)此设备可承受任何外来干扰,包括可能导致非预期操作的干扰。
