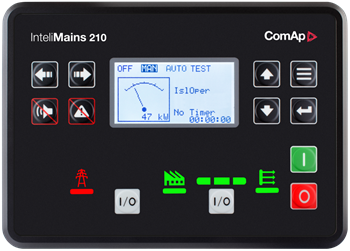

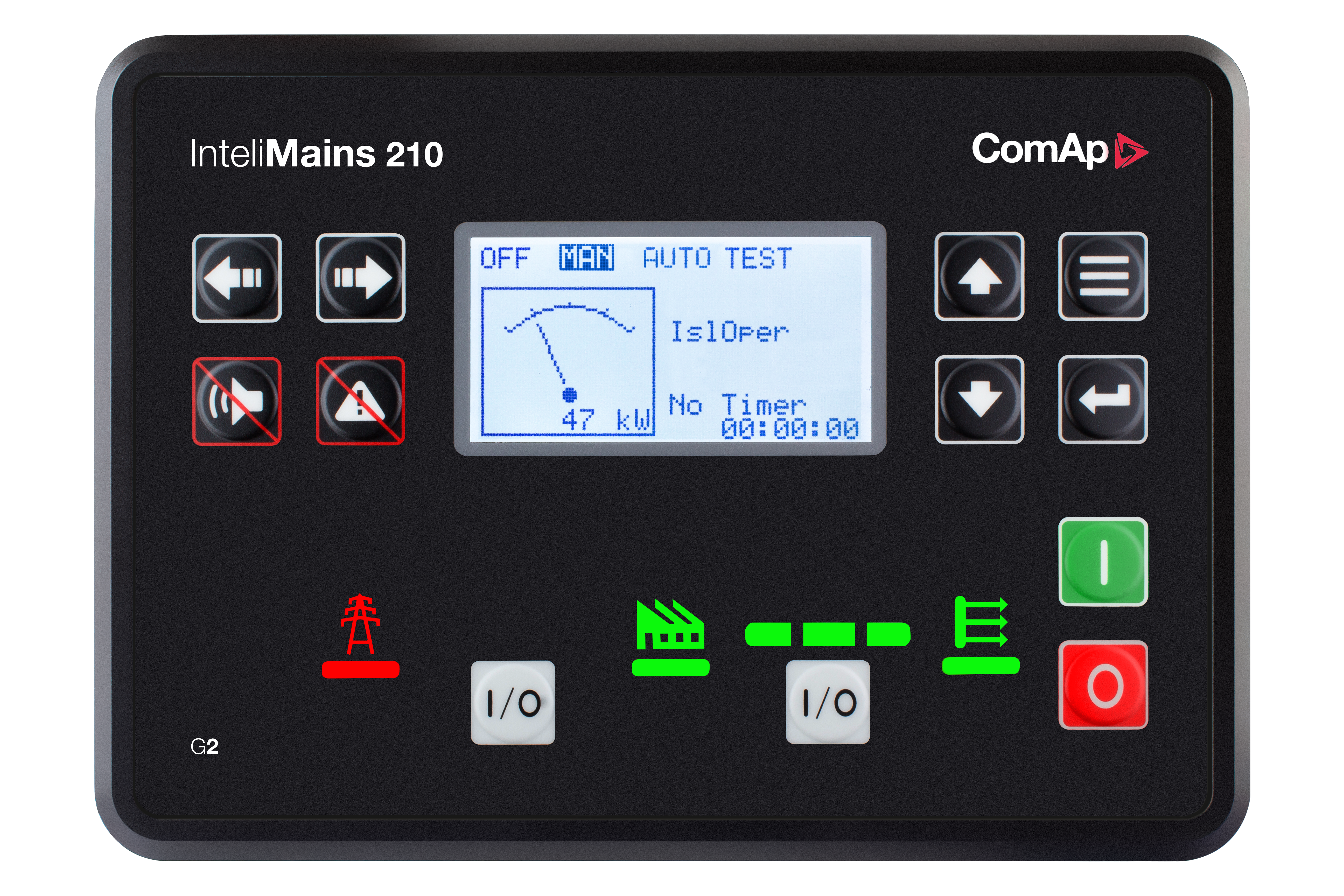

InteliMains 210

市电监控控制器
产品型号: IM3210XXBAA
询问更多信息 现在

市电监控控制器



产品描述

  • 在CAN总线上与32个控制器并联操作的解决方案
  • 远程监测和控制
  • 灵活,可扩展,界面简单友好

关键特性

  • 输入/输出功率和功率因素控制负载的发电机组与电源反向同步减轻峰值负荷功能
  • 同步的相位匹配和滑动同步类型
  • 支持带MCB+MGCB、MCB和BTB的应用
  • 具有运行时间均衡功能的电源管理,支持高效模式支持PLC,带PLC编辑和监控功能
  • 多种通讯包括:
  1. 配置集成USB
  2. Modbus板上单独的RS485端口
  3. 内置的主USB口可使用U盘升级或上传/下载程序
  • 电流和电压的测量精度高
  • 基于云技术的远程监控
  • 支持不同语言的短信和邮件*控制器可内置5种语言
  • 可配置的Modbus系统
  • 支持MODBUSRTU/TCP*或SNMP*v1/v2c详尽的350条历史记录
  • 撤载和模拟负载功能
  • 全面的市电/母排保护
  • 多种全日历计时器
  • 真有效值 RMS 测量

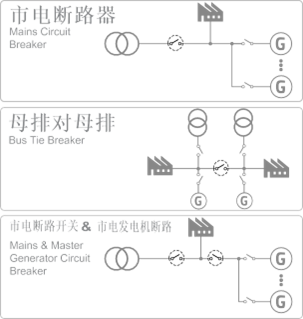

应用概览



开关量输出尺寸,端子和安装




备注:控制器最终深取决于所择的插件模块 - 其可以在41毫米56米之间变化还要注意连接器和电缆的尺寸( 例如如果RS232连接器比标准的RS232连接器和缆多出约60毫米)
备注:用提供的固定件控制器可以和标准件一样安装在面板上。切口尺寸要求为187×132毫米。用我们提供的固定螺丝将控制器安装在面板上。


技术参

电源

供电范 8-36 VDC


功耗
320 mA / 8 VDC
210 mA / 12 VDC
120 mA / 24 VDC
90 mA / 36 VDC
RTC 电池 可替换( 3V)
电源终端熔 最大3 A
最大电源消 9 W

工作条

防护等级( 前面板) IP 65
工作温 -20 ˚C 到 +70 ˚C
低温工作温度版 -40 ˚C 到 +70 ˚C
存储温 -30 ˚C 到 +80 ˚C

工作湿
95%冷凝 (EN 60068-2-30)

振动
5-25 Hz, ± 1.6 mm
25-100 Hz, a = 4 g
冲击 a = 500 m/s2
周围大气温度70 °C.
适用于3度污染
热辐 9 W

D+

最大输出电 250 mA
充电失败临界 80% 供电电压

电压测

测量输 3 ph 市电电压, 3 ph 母排电压

测量范
277 V AC / 480 V AC (欧盟)
346 V AC / 600 V AC (美国/加拿大)
线性测量和保护范围
381 V / 660 V
精度 1 %
频率范 40-70 Hz( 精度 0.1 Hz)
输入阻 0.72 MΩ ph-ph, 0.36 MΩ ph-n

显示

内置单色 3.2" 屏
分辨 132 × 64 像素

通讯

USB 非隔离
USB设备 不带隔离的 TYPE B 插头
USB 不带隔离的 TYPE A 插头
RS485 隔离
Ethernet 10/100 Mbit

CAN 1 + CAN 2
CAN总线,250 kbps,最大200
米,120Ω终端选项,非隔离

电流测

测量输 3ph发电机电流, 1ph市电电流
测量范 5 A
最大允许通过电流
0.5 A
精度 温度范围内的1.5% (0到50度为1%)
输入阻 <0.1 Ω

开关量输

数量 8, 非隔离式
断开/闭合指 0-2 V DC 闭合触点
6-36 VDC 断开触点

开关量输


小电
6小电流输出, 非隔离
0.5 A
切换至正电源端

大电
2个大电流输出, 非隔离
5 A (60 °C), 4 A (70 °C)
切换至正电源端

可用插件模

产品 描述 订货
CM-RS232-485 双端口接口 CM223248XBX
CM-4G-GPS 4G & GPS插入式通讯模块 CM14GGPSXBX
CM-Ethernet 互联网/以太网插入通讯模块 CM2ETHERXBX
EM-BIO8-EFCP 8路额外的二进制输入/输出 EM2BIO8EXBX


备注:控制器有2个插槽用于插入式模块

可用CAN模块
产品 描述 订货
Inteli AIN8 通过CAN通讯的8路模拟量扩展模块 I-AIN8
Inteli IO8/8 通过CAN通讯的8开关量输入和8路开关量输出扩展模块 I-IO8/8
IGL-RA15 通过CAN通讯的15LED灯远程指示板 EM2IGLRABAA

IGS-PTM
通过CAN通讯的8路开关量输入,8路开关量输出,4路模拟量输入和1路模拟量输出模块。
IGS-PTM


备注:同时最多连接5CAN 扩展模块


功能和保
支持ANSI( 美国国家标准协会) 所定义的功能和保护措施。

描述 ANSI 代码 描述 ANSI 代码
主单 1 断路器故 50BF
多功能设 11 过流 IDMT 51
同步检 25 过压 59
欠压 27 辅助过 59X
辅助电池欠 27X 警报继电*** 74
报警 30 矢量位 78
过载( 实际功率) 32P 重合闸继电 79
逆功 32R 过频 81O
电流不平 46 欠频 81U
电压不平 47 ROCOF 81R
过流 50/50TD 自动选择控制/转移 83
接地故障** 50G 调控装 90

* 需要扩展模块EM-BIO8-EFCP                                                                            *** 需要扩展模块IGL-RA15

证书和标准

EN 61000-6-2 EN 60068-2-6 (2÷25 Hz / ±1,6 mm; 25÷100 Hz / 4.0 g)






EN 61000-6-4 2
EN 60068-2-27 (a=500 m/s ; T=6 ms)
EN 61010-1 EN 60068-2-30:2005 25/55°C, RH 95%, 48小时
EN 60068-2-1( 标准版为-20℃/16h,LT版为- EN 60529 (前板IP65, 背部IP20)
40℃/16h) UL 6200
EN 60068-2-2 (70 °C/16 h)
