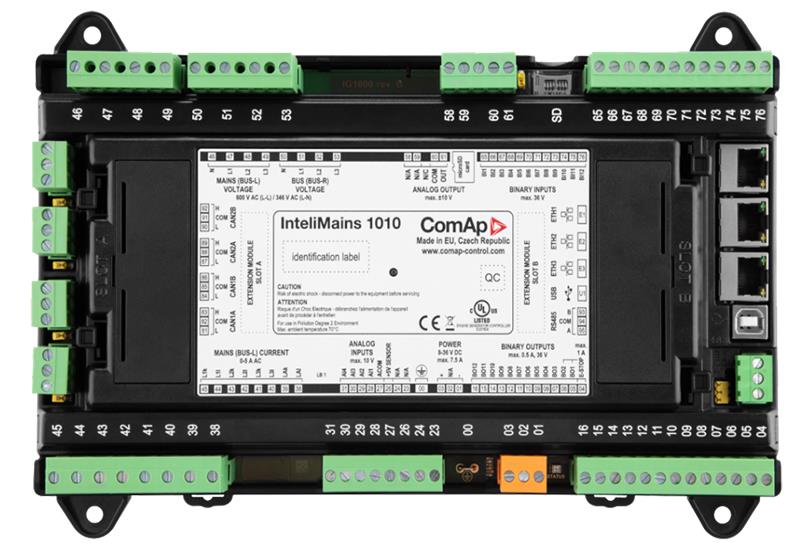

InteliMains 1010

市电监测/电网断路器控制器

产品描述

• 真实的RMS测量用于电压、电流和功率测量
• 适用于任何地点的复杂市电/电网断路器控制器
• 在必要时将发电机组与市电/电网同步
• 充当市电的保护继电器
• 预编程功能允许快速和简单的系统设置
• 内置的大型PLC解释器允许在没有额外费用的情况下进行定制
• 真实的RMS测量用于电压、电流和功率测量

关键特性

• 符合最新开关设备市场需求的硬件
• 支持欧洲、美国或澳大利亚的最新电网规范要求
• 与其他控制器合作，形成多达64个解决方案，无需任何额外的中继器或扩展
• 预编程功能和内部PLC解释器的概念让基本解决方案
• 变得简单快速轻松完成项目需要任何具体要求，无需额外费用，只需少量精力或编程技巧
• 以ANSI/ISA-62443标准为基础的理论设计的网络安全模式
• 同时处理大量连接的客户端，如HMI、SCADA、BMS和其他，允许从本地和远程地区进行简单和方便的监测
• AirGate 2.0可以从世界各地更快、更可靠地进行远程连接
• Modbus客户端( 主站) 功能可将基于Modbus的设备轻松集成到InteliMains 1010中，以便从提供的数据中获益——例如诊断
• 从发电机组到市电/电网的负载转移是可调的，可以选择短时间的平行操作，甚至可以低于100ms
• 可与其他控制器通信线路的双重冗余在复杂应用中使用，如数据中心等
• 为了便于操作人员处理或排除故障，InteliMains 1010提供了多达31个字符的文本字段，使参数、数值和警报不言自明，便于处理

应用概览

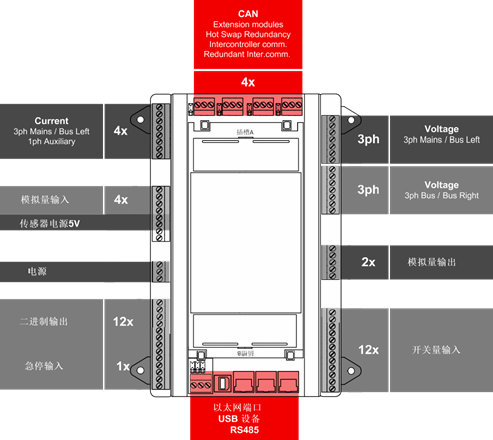

端子和尺寸



技术参数

电源


供电范围	8-36 V DC
功耗	16 W
RTC 电池	可替换，型号CR1632 3V
保险	8A
消耗	2.5A 控制器 + 10 x 0.5A 输出
急停保险	1.2 A
最大热 消散	16 W

工作条件


工作温度	-40 °C 至 +70 °C
存储温度	-40 ˚C 到 +80 ˚C
湿度(norm 60068-2- 30)	25/55°C, 48小时,95 % 非冷凝 (EN 60068-2-30)
防护等级	IP20
振动	5-25 Hz, ± 1.6 mm 25-100 Hz, a = 4 g
冲击	a = 500 m/s2
周围大气温度70 °C.
适用于2度污染.

AC 电流测量


测量输入	3ph 市电(左母排) 电流 1ph 母排( 右母排) 电流 (辅助电流)
测量范围	1 A / 5 A
最大持续电流	2 A / 10 A
允许的过载	18A，持续15秒。
精度	0.0到0.4A/0.0到2.0A时，±3 mA/±15 mA在0.4至 1.0A/2.0至5.0A时，数值的0.75％
频率范围	40-70 Hz (精度 0.002 %)
输入阻抗	0.68 MΩ ph-ph, 0.34 MΩ ph-n

AC 电压测量


测量输入	3ph-n 市电( 左母排) 电压 3ph-n 母排( 右母排) 电压
测量范围	115 V ph-N / 200 V ph-ph 也适用于VT输出
	231 V ph-N / 400 V ph-ph
	UL, cUL: 346 V ph-N / 600 V ph-ph
线性测量和保护范围 ( 最大电压)	433 V ph-N / 750 V ph-ph
精度	0.25 %
频率范围	40-70 Hz (精度 0.002 %)
输入阻抗	0.72 MΩ ph-ph , 0.36 MΩ ph-n
测量类别CAT III，过电压类别III

急停

BO1和BO2和电源输入物理隔离

开关量输出


数量	12，非隔离
最大电流	0.5 A
切换至	正电源端

模拟量输入


数量	4，可切换(R/U/I)
范围	电阻= 0-10000 Ω; 电压 = 0-10 V; 电流 = 0-20 mA
精度	电阻：在0-250Ω范围内，实际数值的 2 %电阻: 在250-2500 Ω范围内，实际数值的4％ 电阻: 在5000-10000 Ω范围内，实际数值的6％ 电压: 实际数值的1% ±100 mV 电流: 实际数值的1% ±200 uA

模拟量输出 1


保护	强化隔离
类型	可切换：U ±10 V, I ±20 mA, PWM: 0 V/5 V
精度	电压: 1% 在 ±100 mV内 电流: 数值的1 % ±200 uA

模拟输出 2


保护	基本隔离
类型	可切换：U ±10 V, I ±20 mA, PWM: 0 V/5 V
精度	电压: 1% 在 ±100 mV内 电流: 数值的1 % ±200 uA

通讯


USB设备	基本隔离, USB 类型 B
RS 485	基本隔离
ETH1 ETH2 ETH3	10/100 Mbit
CAN 1A CAN 2A CAN 1B CAN 2B	基本隔离，1000/250/50 kbps ，标称阻抗120 Ω

重量


控制器	750 g
包	920 g

控制器将3亿条记录处理到历史记录中，这表示在9.5年期间大约每秒1条记录。历史记录速度越快，控制器的使用寿命就越短。

开关量输入

数量	12，非隔离
闭合/断开 指示	0-2 V DC 闭合触点 6-36 V DC 断开触点
可设置	上拉/下拉
脉冲输入	Bin 9 和 10 max50 Hz

可用的外部显示器

产品	描述	订货号
InteliVision 5.2	5英寸TFT外部显示器，分辨率为800x480 px	RD2IV5BXBAA
InteliVision 10Touch	10.1英寸触摸显示屏，分辨率为1280 x 800 px	RD1IV10TBPF
InteliVision 13Touch	13.3英寸航海认证显示器，分辨率为1920 × 1080 px	RD1IV13TBME
InteliVision 18	18.5英寸触摸屏显示器，分辨率为1366 × 768 px	RD31840PBIE

可用CAN模块

产品	描述	订货号
Inteli AIN8	8 路模拟量输入和1RPM/脉冲输入	I-AIN8
Inteli AIN8TC	8路模拟量热电偶输入	I-AIN8TC
Inteli AIO9/1	4路模拟输入用于差分电压测量，4路模拟输入设备通道，1路模拟输入用于电阻测量和1路模拟输出	I-AIO9/1
Inteli IO8/8	16 路可定义开关量输入/输出和2路模拟量输出模块	I-IO8/8
IGL-RA15	可编程远程15LED灯显示模块	EM2IGLRABAA
IGS-PTM	4路模拟输入，1路模拟输出，8路二进制输入和8路二进制输出	IGS-PTM
I-AOUT8	8路可配置的模拟输出	I-AOUT8
IS-AIN8	8路可配置的模拟输入	IS-AIN8
IS-BIN16/8	16路电隔离输入，8路二进制输出，2路脉冲输入	IS-BIN16/8
InteliFieldbus Gateway	Modbus TCP/RTU Communication gateway	CM1IFGATBBB
I-CR	CAN中继器模块，在使用32C/8C CAN互控器通讯模式时兼容	I-CR
InteliGateway 300	带有Modbus TCP/RTU、ComAp CAN、WebSupervisor和InteliScada协议之间的可配置接口的通信途径，允许用户定义所有连接设备的互连。	CM2GW300BAB

功能和保护
支持ANSI( 美国国家标准协会) 所定义的功能和保护措施。


描述	ANSI 代码	描述	ANSI 代码
主单元	1	温度监控	49T
多功能设备	11	过流	50/50TD
速度和频率匹配装置	15	过流 IDMT	51
数据通信设备	16ECFM+16SC	交流断路器	52
同步检查	25	功率因素	55
热继电器	26	过压	59
欠压	27	压力开关	63
报警器	30	液位开关	71
过载	32	警报继电器 *	74
甩载	32P	矢量位移	78
主序列设备	34	重合闸继电器	79
低电流	37	过频	81H
单位序列启动	44	欠频	81U
电流不平衡	46	ROCOF	81R
电压不平衡	47	自动选择控制/转移	83
不完全序列继电器	48	调控装置	90

* 需要扩展模块IGL-RA15
证书和标准


EN 61000-6-2	EN 60068-2-1 (-40 °C/16 h)	UL6200
EN 61000-6-4	EN 60068-2-2 (70 °C/16 h)	UKCA
EN 61010-1	EN 60068-2-6 (2÷25 Hz / ±1,6 mm; 25÷100 Hz / 4,0
EN 60255-1	g)
EN 60529 (IP20)	EN 60068-2-27 (a=500 m/s ; T=6 ms)
	EN 60068-2-30 (25/55 °C, RH 95%, 48 h)



欧洲发电机要求，2016/631 德国 VDE-AR-N 4110:2018

英国 ENA EREC G99

美国 IEEE 1547

澳大利亚 TOR

电网代码SW密钥的功能列表


SW密钥特点	订货号
CAN总线冗余	SKREDCAN201
Modbus 客户端	SKMODBCLI01
PLC程序包	SKPLCPCKG01
热备冗余	SKHOTSWAP01



供应商符合性声明 47 CFR § 2.1077合规信息

IM31010XBBB特别识别码:

责任方：

Kevin Counts

10 N Martingale Rd #400

60173 - Schaumburg, IL

USA

Tel: +1 815 636 2541

电子邮箱: info.us@comap-control.com

FCC合规性声明 本设备符合FCC规则的第15部分。操作设备须符合以下两个条件：(1) 此设备不会导致有害干扰；(2) 此设备可承受任何外来干扰，包括可能导致非预期操作的干扰。
