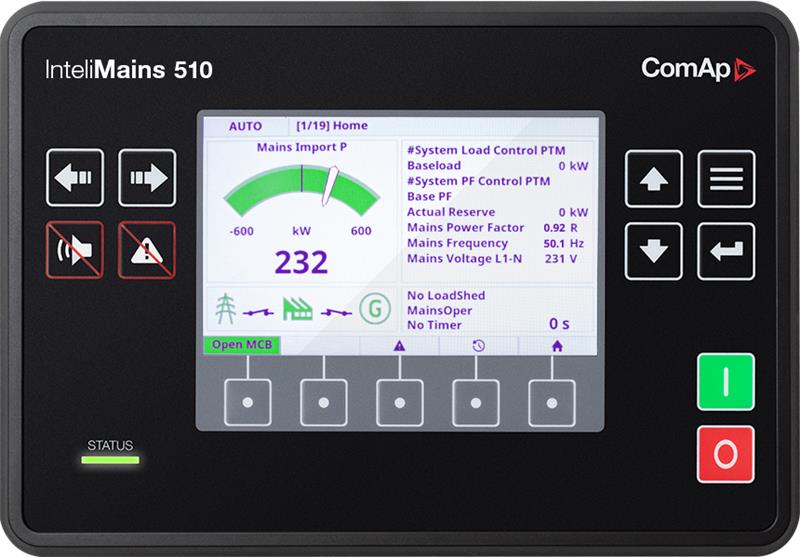

InteliMains 510

市电监控控制器

产品描述

InteliMains 510是用于发电机组同步到市电/电网或母联开关操作的主电源监测控制器，主要用于开关设备，目标是高级和更复杂的应用。是InteliMains NT-GC的直接替代。

关键特性

• 支持且可选择与多达32台发电机组/市电/并联控制器进行安装
• 便于配置，可使用Comp免费PLC编辑器的内置PLC解释器 AirGate 2.0便于远程连接您的设备，无需担心设备的IP地址
• 通过WebSupervisor( 云管理工具) 远程控制和监测发电机组
• 与其他ComAp解决方案兼容的负载/Var共享和电源管理广泛的插入式模块选择轻松扩展控制器的功能
• 一个硬件可用于多个应用，实现MCB、MGCB和BTB应用之间的轻松切换
• 基于历史记录，可快速、轻松地排除故障削峰限制市电输入( 例如，价格上涨)
• 甩掉负载，确保最重要的负载在缺电的情况下也能运行根据ISA 62443的2级-3级安全要求进行设计，尽可能保证企业和数据的安全
• 在控制单元之间通过CAN总线共享信号，操作更快速、更经济
• 在默认参数的基础上，用户可以自定义保护和设定点
• 控制器冗余，最大限度地减少解决方案的停机时间，确保电源不受影响
• AirGate 2.0可轻松连接到您的设备，无需担心设备的IP地址
• 动态旋转储备防止带光伏的混合装置供应不足用户安全管理
• 使在一个具有固件上传功能的发电机组控制器中拥有一个主电源应用成为可能
• 内置彩色显示屏可清晰地显示所有重要信息

应用概览



开关量输出尺寸，端子和安装



插入式模块
备注:“x”的尺寸取决于插入式模块
备注:尺寸以毫米计。
备注:控制器的最终深度取决于所选择的插件模块 - 它可以在47毫米和 "x "毫米之间变化。还要注意连接器和电缆的尺寸( 例如，如果是RS232连接器，要比标准的RS232连接器和电缆多出约60毫米) 。
备注:该控制器作为一个独立的单元，使用提供的支架安装在面板门上。切口尺寸要求为187×132毫米。用我们提供的固定螺丝将控制器安装在面板上。

技术参数

电源


供电范围	8-36 V DC
功耗	5 W
RTC 电池	可替换( 3V)
保险	5 A / 6 × 0.5 A 输出
最大力 消散	7 W

工作条件


工作温度	-20 ˚C 到 +70 ˚C
存储温度	-30 ˚C 到 +80 ˚C
湿度(norm 60068-2- 30)	95 % 非冷凝 (EN 60068-2-30)
防护等级	IP65
振动	5-25 Hz, ± 1.6 mm 25-100 Hz, a = 4 g
冲击	a = 500 m/s2
周围大气温度70 °C.
适用于2度污染.

电流测量


测量输入	3ph 市电/左母排, 1ph 辅助
测量范围	5 A
最大持续电流	10 A
精度	0-2 A时为±20 mA；2-5 A值的1%在0.4至 1.0A/2.0至5.0A时，数值的0.75％
输入阻抗	<0.1 Ω

AC 电压测量


测量输入	3ph-n 市电/左母排 3ph-n 母排/右母排
测量范围 (L-N / L- L)	10-277 V AC / 10-480 V AC (欧盟) 10-346 V AC / 10-600 V AC (美国/加拿 大)
线性测量和保护范围	350 V AC Ph-N; 660 V AC Ph-Ph
精度	1 %
频率范围	30-70 Hz (精度 0.1 Hz)
输入阻抗	0.72 MΩ ph-ph , 0.36 MΩ ph-n

显示


类型	内置彩色 5" TFT
分辨率	800 × 480 px

开关量输入


数量	8, 非隔离
闭合/断开 指示	0-2 V DC 闭合触点 6-36 V DC 断开触点

开关量输出


数量	8, 非隔离
最大电流	BO 1-8 = 0.5 A
切换至	正电源端

通讯


USB设备	不带隔离的 TYPE B 插头
USB 主	不带隔离的 TYPE A 插头
RS 485	隔离
ETH	10/100 Mbit
CAN 1 CAN 2	隔离，250 / 50 kbps, 额定阻抗 120 Ω

可用插入式模块


产品	描述	订货号
CM-RS232-485	双端口接口	CM223248XBX
CM2-4G-GPS	4G & GPS插入式通讯模块	CM24GGPSXBX
CM3-Ethernet	互联网/以太网插入通讯模块	CM3ETHERXBX
EM-BIO8-EFCP	8路额外的二进制输入/输出	EM2BIO8EXBX



备注:控制器有2个插槽用于插入式模块

可用CAN模块


产品	描述	订货号
IGL-RA15	通过CAN通讯的15LED灯远程指示板	EM2IGLRABAA
Inteli AIN8	通过CAN通讯的8路模拟量扩展模块	I-AIN8
Inteli IO8/8	通过CAN通讯的8开关量输入和8路开关量输出扩展模块	I-IO8/8
IGS-PTM	通过CAN通讯的8路开关量输入，8路开关量输出，4路模拟量输入和1路模拟量输出模块。	IGS-PTM
Inteli AIN8TC	带有8路模拟输入的CAN模块，只用于热电偶传感器。	I-AIN8TC
Inteli AIO9/1	带有模拟输入和输出的CAN模块 - 为DC测量设计。	I-AIO9/1
I-CR	CAN 中继器模块	I-CR
I-CR-R	CAN冗余模块	I-CR-R

可用的外部显示器


产品	描述	订货号
InteliVision 5.2	ComAp控制器的远程彩色显示器，用于各种应用中单个发电机组的监控。	RD2IV5BXBAA
InteliVision 10Touch	10英寸PC面板设计，用于各种应用的ComAp各种并联和单个发电机组控制器。	RD1IV10TBPF
InteliVision 18Touch G2	18英寸PC面板，提供对复杂安装的全面概览和监控。	RD2IV18TBPE

功能和保护
支持ANSI( 美国国家标准协会) 所定义的功能和保护措施。


描述	ANSI 代码	描述	ANSI 代码
主单元	1	电压不平衡	47
停机装置	5	不完全序列继电器	48
多功能设备	11	过流	50/50TD
速度和频率匹配装置	15	断路器故障	50BF
启动到运行的过渡承包商	19	过流 IDMT	51
同步检查	25	过压	59
热继电器	26	辅助过压	59X
欠压	27	警报继电器 *	74
辅助电池欠压	27X	矢量位移	78
报警器	30	重合闸继电器	79
过载( 实际功率)	32P	过频	81O
主序列设备	34	欠频	81U
单位序列启动	44	ROCOF	81R
电流不平衡	46	自动选择控制/转移	83

* 需要扩展模块IGL-RA15


EN 61000-6-2	2 EN 60068-2-27 (a=500 m/s ; T=6 ms)
EN 61000-6-4	EN 60068-2-30:2005 25/55°C, RH 95%, 48小
EN 61010-1	时
EN 60068-2-1( 标准版为-20℃/16h，LT版为-40℃ /16h)	EN 60529 (前板IP65, 背部IP20)
EN 60068-2-2 (70 °C/16 h)	FCC
EN 60068-2-6 (2÷25 Hz/±1,6 mm; 25÷100 Hz/4,0 g)
