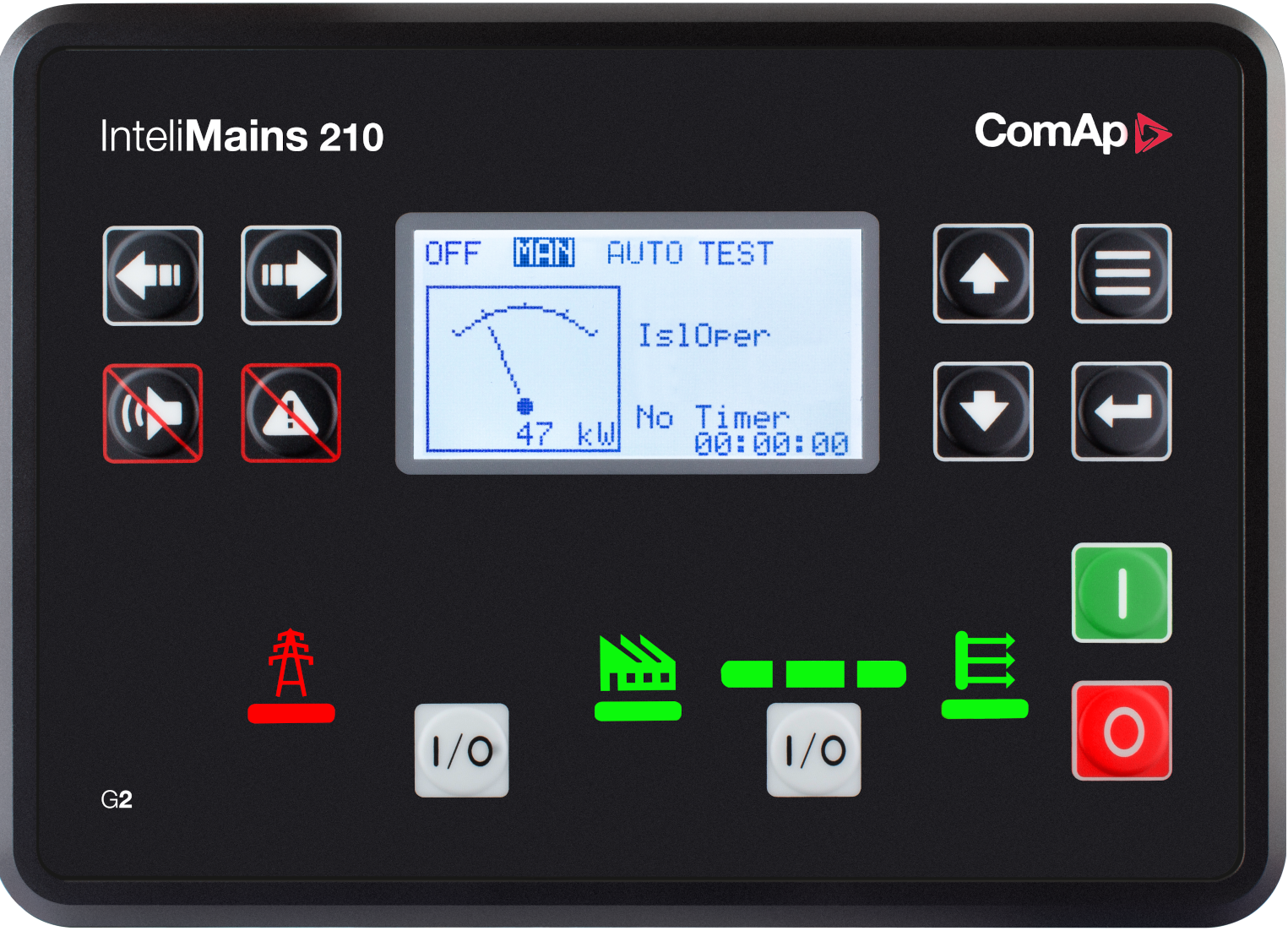

InteliMains 210 G2

产品描述

InteliMains210 G2 是一种安全的主监控控制器，用于将发电机组同步到主电源/公用电源。该控制器可用于断路器操作，并与开关设备和标准应用兼容。

关键特性

• 支持与多达 32 个控制机组/市电/母联控制器合作的安装选项
• 内置 PLC 解释器，可使用 ComAp 免费的 PLC 编辑器进行轻松配置
• AirGate 2.0 可远程连接设备，无需担心资产的 IP 地址
• 利用我们基于云的机队管理工具 WebSupervisor，远程控制和监测发电机组的运行情况
• 与其他 ComAp 解决方案兼容的负载/参数共享和电源管理
• 多种插件模块，可轻松扩展控制器的功能
• 一种硬件适用于多种应用，可在 MCB、MGCB 和 BTB应用之间轻松切换
• 在默认保护的基础上，用户自定义保护和设定点
• 光伏发电混合动力系统中防止供电下降的动态旋转储备
• 安全用户管理
• 在发电机组控制器中应用主电源的可能性
• 削峰填谷，限制从市电输入（例如，价格上涨的情况下）
• 负载分流确保最重要的负载在电力不足时也能运行
• 基于事件的历史记录，可快速、轻松地排除故障

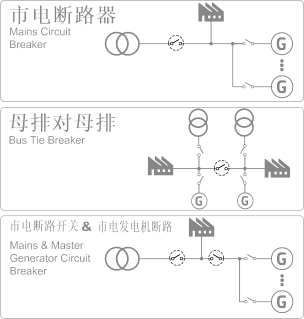

应用概览

开关量输出尺寸，端子和安装




备注:控制器的最终深度取决于所选择的插件模块 - 其可以在41毫米和 56毫米之间变化。还要注意连接器和电缆的尺寸( 例如，如果是RS232连接器，要比标准的RS232连接器和电缆多出约60毫米) 。
备注:用提供的固定件控制器可以和标准件一样安装在面板上。切口尺寸要求为187×132毫米。用我们提供的固定螺丝将控制器安装在面板上。


技术参数

电源


供电范围	8-36 VDC
功耗	320 mA / 8 VDC 210 mA / 12 VDC 120 mA / 24 VDC 90 mA / 36 VDC
RTC 电池	可替换( 3V)
电源终端熔断	最大3 A
最大电源消耗	9 W

工作条件


防护等级( 前面板)	IP 65
工作温度	-20 ˚C 到 +70 ˚C
低温工作温度版本	-40 ˚C 到 +70 ˚C
存储温度	-30 ˚C 到 +80 ˚C
工作湿度	95%冷凝 (EN 60068-2-30)
振动	5-25 Hz, ± 1.6 mm 25-100 Hz, a = 4 g
冲击	a = 500 m/s2
周围大气温度70 °C. 适用于3度污染
热辐射	9 W

D+端


最大输出电流	250 mA
充电失败临界值	80% 供电电压

电压测量


测量输入	3 ph 市电电压, 3 ph 母排电压
测量范围	277 V AC / 480 V AC (欧盟) 346 V AC / 600 V AC (美国/加拿大)
线性测量和保护范围	381 V / 660 V
精度	1 %
频率范围	40-70 Hz( 精度 0.1 Hz)
输入阻抗	0.72 MΩ ph-ph, 0.36 MΩ ph-n

显示


类型	内置单色 3.2" 屏
分辨率	132 × 64 像素

通讯


USB 口	非隔离
USB设备	不带隔离的 TYPE B 插头
USB 主	不带隔离的 TYPE A 插头
RS485	隔离
Ethernet	10/100 Mbit
CAN 1 + CAN 2	CAN总线，250 kbps，最大200 米，120Ω终端选项，非隔离

电流测量


测量输入	3ph发电机电流, 1ph市电电流
测量范围	5 A
最大允许通过电流	0.5 A
精度	温度范围内的1.5% (0到50度为1%)
输入阻抗	<0.1 Ω

开关量输入


数量	8, 非隔离式
断开/闭合指示	0-2 V DC 闭合触点 6-36 VDC 断开触点

开关量输出


小电流	6小电流输出, 非隔离 0.5 A 切换至正电源端
大电流	2个大电流输出, 非隔离 5 A (60 °C), 4 A (70 °C) 切换至正电源端

可用插件模块


产品	描述	订货号
CM-RS232-485	双端口接口	CM223248XBX
CM-4G-GPS	4G & GPS插入式通讯模块	CM14GGPSXBX
CM-Ethernet	互联网/以太网插入通讯模块	CM2ETHERXBX
EM-BIO8-EFCP	8路额外的二进制输入/输出	EM2BIO8EXBX



备注:控制器有2个插槽用于插入式模块

可用CAN模块

产品	描述	订货号
Inteli AIN8	通过CAN通讯的8路模拟量扩展模块	I-AIN8
Inteli IO8/8	通过CAN通讯的8开关量输入和8路开关量输出扩展模块	I-IO8/8
IGL-RA15	通过CAN通讯的15LED灯远程指示板	EM2IGLRABAA
IGS-PTM	通过CAN通讯的8路开关量输入，8路开关量输出，4路模拟量输入和1路模拟量输出模块。	IGS-PTM



备注:同时最多连接5个CAN 扩展模块

功能和保护
支持ANSI( 美国国家标准协会) 所定义的功能和保护措施。


描述	ANSI 代码	描述	ANSI 代码
主单元	1	断路器故障	50BF
多功能设备	11	过流 IDMT	51
同步检查	25	过压	59
欠压	27	辅助过压	59X
辅助电池欠压	27X	警报继电器 ***	74
报警器	30	矢量位移	78
过载( 实际功率)	32P	重合闸继电器	79
逆功	32R	过频	81O
电流不平衡	46	欠频	81U
电压不平衡	47	ROCOF	81R
过流	50/50TD	自动选择控制/转移	83
接地故障**	50G	调控装置	90


* 需要扩展模块EM-BIO8-EFCP                                                                   *** 需要扩展模块IGL-RA15

证书和标准



EN 61000-6-2	EN 60068-2-6 (2÷25 Hz / ±1,6 mm; 25÷100 Hz / 4.0 g)
EN 61000-6-4	2 EN 60068-2-27 (a=500 m/s ; T=6 ms)
EN 61010-1	EN 60068-2-30:2005 25/55°C, RH 95%, 48小时
EN 60068-2-1( 标准版为-20℃/16h，LT版为-	EN 60529 (前板IP65, 背部IP20)
40℃/16h)	UL 6200
EN 60068-2-2 (70 °C/16 h)
