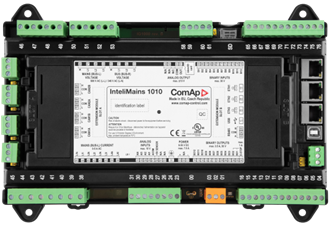

InteliMains 1010 Marine

产品描述

• 真实的RMS测量，可用于电压、电流和功率测量
• 适用于任何地点的复杂市电/电网断路器控制器
• 在必要时将发电机组与市电/电网同步
• 充当市电的保护继电器
• 预编程功能允许快速和简单的系统设置
• 内置的大型PLC解释器允许在没有额外费用的情况下进行定制

关键特性

• 符合最新开关设备市场需求的硬件
• 支持欧洲、美国或澳大利亚的最新电网规范要求
• 与其他控制器合作，形成多达64个解决方案，无需任何额外的中继器或扩展
• 预编程功能和内部PLC解释器的概念让基本解决方案, 变得简单快速轻松完成项目需要任何具体要求，无需额外费用，只需少量精力或编程技巧
• 以ANSI/ISA-62443标准为基础的理论设计的网络安全模式
• 同时处理大量连接的客户端，如HMI、SCADA、BMS等, 允许从本地和远程地区进行简单和方便的监测
• AirGate 2.0可以从世界各地更快、更可靠地进行远程连接
• Modbus客户端( 主站) 功能可将基于Modbus的设备轻松集成到InteliMains 1010 Marine中，以便从提供的数据中获益——例如诊断
• 从发电机组到市电/电网的负载转移是可调的，可以选择短时间的平行操作，甚至可以低于100ms
• 可与其他控制器通信线路的双重冗余在复杂应用中使用，如数据中心等
• 为了便于操作人员处理或排除故障，InteliMains 1010Marine提供了多达31个字符的文本字段，使参数、数值和警报不言自明，便于处理

应用概览



端子和尺寸




技术参数

电源


供电范围		8-36 V DC
功耗		16 W
RTC 电池		可替换，型号CR1632 3V
保险		8A
消耗		2.5A 控制器 + 10 x 0.5A 输出
急停保险		1.2 A
最大热 消散		16 W

工作条件


工作温度		-40 °C 至 +70 °C
存储温度		-40 ˚C 到 +80 ˚C
湿度(norm 60068-2- 30)		25/55°C, 48小时,95 % 非冷凝 (EN 60068-2-30)
防护等级		IP20
振动		5-25 Hz, ± 1.6 mm 25-100 Hz, a = 4 g
冲击		a = 500 m/s2
周围大气温度70 °C.
适用于2度污染.

AC 电流测量


测量输入	3ph 市电(左母排) 电流 1ph 母排( 右母排) 电流 (辅助电流)
测量范围	1 A / 5 A
最大持续电流	2 A / 10 A
允许的过载	18A，持续15秒。
精度	0.0到0.4A/0.0到2.0A时，±3 mA/±15 mA在0.4至 1.0A/2.0至5.0A时，数值的0.75％
频率范围	40-70 Hz (精度 0.002 %)
输入阻抗	0.68 MΩ ph-ph, 0.34 MΩ ph-n

AC 电压测量


测量输入	3ph-n 市电( 左母排) 电压 3ph-n 母排( 右母排) 电压
测量范围	200 V ph-ph suitable also for VTs output
	400 V ph-ph
	690 V ph-ph / 600 V ph-ph (UL)
线性测量和保护范围 ( 最大电压)	750 V ph-ph
精度	0.25 %
频率范围	40-70 Hz (accuracy 0.002 %)
输入阻抗	0.72 MΩ ph-ph
测量类别CAT III，过电压类别III

急停


BO1和BO2和电源输入物理隔离

开关量输入


数量	12，非隔离
闭合/断开 指示	0-2 V DC 闭合触点 6-36 V DC 断开触点
可设置	上拉/下拉
脉冲输入	Bin 9 和 10 max50 Hz

开关量输出


数量	12，非隔离
最大电流	0.5 A
切换至	正电源端

模拟量输入


数量	4，可切换(R/U/I)
范围	电阻= 0-10000 Ω; 电压 = 0-10 V; 电流 = 0-20 mA
精度	电阻：在0-250Ω范围内，实际数值的 2 %电阻: 在250-2500 Ω范围内，实际数值的4％ 电阻: 在5000-10000 Ω范围内，实际数值的6％ 电压: 实际数值的1% ±100 mV 电流: 实际数值的1% ±200 uA

模拟量输出 1


保护	强化隔离
类型	可切换：U ±10 V, I ±20 mA, PWM: 0 V/5 V
精度	电压: 1% 在 ±100 mV内 电流: 数值的1 % ±200 uA

模拟输出 2


保护	基本隔离
类型	可切换：U ±10 V, I ±20 mA, PWM: 0 V/5 V
精度	电压: 1% 在 ±100 mV内 电流: 数值的1 % ±200 uA

通讯


USB设备	基本隔离, USB 类型 B
RS 485	基本隔离
ETH1 ETH2 ETH3	10/100 Mbit
CAN 1A CAN 2A CAN 1B CAN 2B	基本隔离，1000/250/50 kbps ，标称阻抗120 Ω

重量


控制器	750 g
包装	920 g

控制器将3亿条记录处理到历史记录中，这表示在9.5年期间大约每秒1条记录。历史记录速度越快，控制器的使用寿命就越短。

可用的外部显示器


产品	描述	订货号
InteliVision 5.2 Marine	5英寸TFT外部显示器，分辨率为800x480 px	RD2IV5BMBAA
InteliVision 13Touch	13.3英寸航海认证显示器，分辨率为1920 × 1080 px	RD1IV13TBME

Available CAN modules


产品	描述	Order code
Inteli AIN8	8 路模拟量输入和1RPM/脉冲输入	I-AIN8
Inteli AIN8TC	8路模拟量热电偶输入	I-AIN8TC
Inteli AIO9/1	4路模拟输入用于差分电压测量，4路模拟输入设备通道，1路模拟输入用于电阻测量和1路模拟输出	I-AIO9/1
Inteli IO8/8	16 路可定义开关量输入/输出和2路模拟量输出模块	I-IO8/8
IGL-RA15	可编程远程15LED灯显示模块	EM2IGLRABAA
IGS-PTM	4路模拟输入，1路模拟输出，8路二进制输入和8路二进制输出	IGS-PTM
I-AOUT8	8路可配置的模拟输出	I-AOUT8
IS-AIN8	8路可配置的模拟输入	IS-AIN8
IS-BIN16/8	16路电隔离输入，8路二进制输出，2路脉冲输入	IS-BIN16/8
InteliFieldbus Gateway	Modbus TCP/RTU Communication gateway	CM1IFGATBBB
I-CR	CAN中继器模块，在使用32C/8C CAN互控器通讯模式时兼容	I-CR
InteliGateway 300	带有Modbus TCP/RTU、ComAp CAN、WebSupervisor和InteliScada协议之间的可配置接口的通信途径，允许用户定义所有连接设备的互连。	CM2GW300BAB


功能和保护
支持ANSI( 美国国家标准协会) 所定义的功能和保护措施。


描述	ANSI 代码	描述	ANSI 代码
主单元	1	温度监控	49T
多功能设备	11	过流	50/50TD
速度和频率匹配装置	15	过流 IDMT	51
数据通信设备	16ECFM+16SC	交流断路器	52
同步检查	25	功率因素	55
热继电器	26	过压	59
欠压	27	压力开关	63
报警器	30	液位开关	71
过载	32	警报继电器 *	74
甩载	32P	矢量位移	78
主序列设备	34	重合闸继电器	79
低电流	37	过频	81H
单位序列启动	44	欠频	81U
电流不平衡	46	ROCOF	81R
电压不平衡	47	自动选择控制/转移	83
不完全序列继电器	48	调控装置	90

* 需要扩展模块IGL-RA15

证书和标准


EN 61000-6-2	EN 60068-2-1 (-40 °C/16 h)	UL6200
EN 61000-6-4	EN 60068-2-2 (70 °C/16 h)	UKCA
EN 61010-1	EN 60068-2-6 (2÷25 Hz / ±1,6 mm; 25÷100 Hz / 4,0
EN 60255-1	g)
EN 60529 (IP20)	EN 60068-2-27 (a=500 m/s ; T=6 ms)
	EN 60068-2-30 (25/55 °C, RH 95%, 48 h)

航海认证



ABS BV CRS

DNV LR RINA CCS

SW密钥的功能列表


SW Key Feature	Order Code
DC PMS Marine	SKDCPMSMX01
Modbus client	SKMODBCLI01
PLC package	SKPLCPCKG01
Hot Swap Redundancy	SKHOTSWAP01
CAN bus redundancy	SKREDCAN201



Supplier's Declaration of Conformity 47 CFR § 2.1077 Compliance Information

Unique identifier: IM31000MBBB

Responsible Party:

Kevin Counts

10 N Martingale Rd #400

60173 - Schaumburg, IL

USA

Tel: +1 815 636 2541

E-mail: info.us@comap-control.com

FCC合规性声明 本设备符合FCC规则的第15部分。操作设备须符合以下两个条件：(1) 此设备不会导致有害干扰；(2) 此设备可承受任何外来干扰，包括可能导致非预期操作的干扰。
