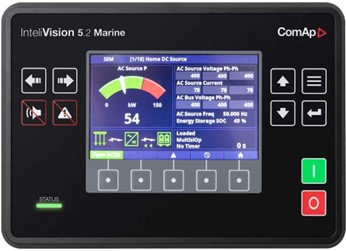

InteliVision 5.2 Marine

5''ComAp船用控制器显示屏
产品型号: RD2IV5BXBAA
询问更多信息 现在

产品描述

InteliVision 5.2 Marine 是一款适用于ComAp船用控制器的5英寸远程显示屏。该显示器易于使用,即插即 用,可用于监测和控制在各种船舶应用中的单电源或继电器。


关键特性

  • 5寸彩色屏幕,分辨率为800 × 480像素
  • 即插即用操作
  • 可客制化屏幕(使用Screen Editor软件)
  • 屏幕下方有5个可配置的用户按钮
  • 时尚的外观和用户界面
  • 趋势图监控画面(最多4个通道)
  • 通过以太网与控制器通信
  • 工作温度:-30 °C 到+70 °C(-30℃以上上电时,可在-40℃ ~ +70℃环境下工作)
  • 前面板防护等级符合IP65 1x模拟量输入,1x开关量输出

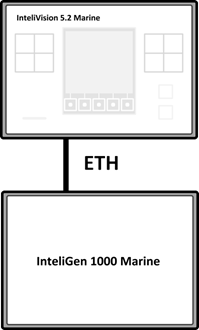

应用概



尺寸,端子和安装



备注:InteliVision 5.2 Marine 可安装在面板门上。四个支架用于显示器安装
该面板推荐切口尺寸为187毫米×132毫米(7.362英寸× 5.196英寸)比控制器每一侧约宽2毫米


技术参数

供电

供电范 8-36 VDC

功耗 (范值)
6 W
(实际功耗取决于屏LCD的亮度和
内部CPU功耗.)

工作条


工作温度
-30 °C到 +70 °C
(-40 °C 到 +70 °C)*
存储温度 -30 °C 到 +80° C
前面板防护等级 IP65

工作湿度
95 % 无凝结
(EN 60068-2-30)

振动
5-25 Hz, ± 1.6 mm
25-100 Hz, a = 4 g
冲击 a = 500 m/s2
周围空气温度最高70 °C
适用于2度污染


备注:*)设备必须在-30°C以上上电才能在-40°C的温度下工作。


接口

以太网端口 10/100 Mbit RJ45
RS-485 不支持
CAN 不支持
USB主 不带隔离的TYPE B 插头
USB从 不带隔离的 TYPE A 插头

电阻输入

R = 0-2400 Ω
R: ±2 % from value ±5 Ω for 0-250 Ω R: ±4% from value for 250-2400 Ω
( 专用于外置LCD背光控制,5-2400Ω对应0-
100%背光)


开关量输


1x,非隔离
max.0.5 A (控制器蜂鸣器输出有效时激活)



LCD 规格

LCD 屏 TFT5"
分辨率 800 × 480 px

机械

外壳 塑料
安装 4固定扣

推荐开孔尺寸
187 × 132毫米
(7.362 × 5.196 英寸)


关联产品


订货
InteliGen 1000 Marine 船用高级并联控制器 IG31000MBBB
InteliMains 1010 Marine 船用通用继电控制器 IM31010MBBB

证书和标

EN 61000-6-2
EN 61000-6-4
EN 60068-2-1 (-20 °C/16h)
EN 60068-2-2 (70 °C/16h)
EN 60068-2-6 (2-25 Hz/±1.6mm; 25-100 Hz / 4.0 g)
2
EN 60068-2-27 (a=500 /m ; T=6 ms)
EN 60068-2-30:2005 25/55°C, RH 95%, 48hours
EN 60529 (front panel IP65, back side IP20) UL 6200
Marine Type Approved
UR E10
