产品描述

InteliVision 1050 是一款新的10.1英寸现代化工业面板式PC， 用于支持监控各种单多发电机组的应用和操作。它有一个经过检验的专门用于工业环境的大容量触摸显示屏。该显示屏拥有现流行的 16:9宽高比以及 InteliSCADA 软件现代外观 。
InteliVision 1050 拥有可靠、成熟的 Yocto 操作系统，支持多种控制器。

关键特性

• 根据特定应用自动生成屏幕 10.1" 无风扇紧凑型平板电脑投射式电容触摸屏
• 预装 ComAp InteliSCADA 显示器开机、正面屏幕上的调光 +/- 按钮
• 操作 温度广泛， 范围为 -30 至 70°C
• 前面板符合 IP65 标准
• 在数据库中长期存储数据
• 可通过以太网、RS-232 和 RS-485 进行通信
• 2 个 USB 端口和一个 SD 卡插槽
• Linux 操作系统

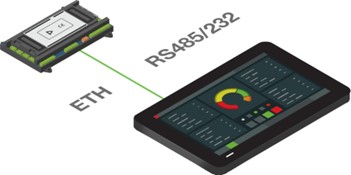

应用概览

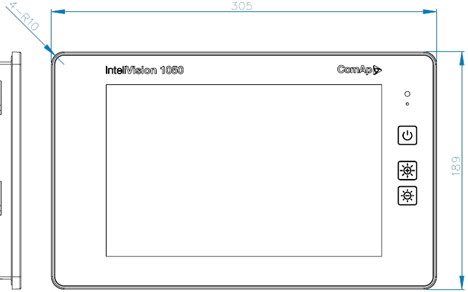

开关量输出尺寸，端子和安装

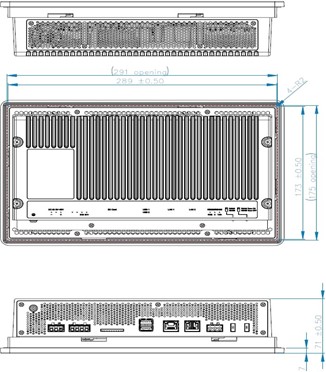

备注:安装孔尺寸为 291 × 175，公差 ± 0.5。所有尺寸的单位为mm


技术参数

电源


电源范围	8-32 伏直流
耗电量	25 瓦

工作条件


工作温度	-30 °C 至 70 °C
存储温度	-30 °C 至 80 °C
湿度	95% @ 40°C( 无冷凝)

接口


USB	2 个 USB 2.0 A 型接口
串行	RS485/232，隔离式 1500 V 直流电压
局域网	2x 1G LAN RJ45 类型，独立 MAC
功率	1 x 反极性保护
SD 卡	选项
输出	2x 二进制输出，HSS，0.5 A，非隔离式

系统


CPU	处理器 ARM NXP i.MX8M 1.8GHz FCBGA2
内存 RAM	LPDDR4 32 GB
存储 eMMC	5.1 28.5 GB，pSLC 技术
外部存储	SD 卡( 可选)



液晶显示器规格


LCD 屏	10.1"
分辨率	1280 × 800 px
流明	500 尼特
对比度	800:1
视角	160 (h) / 160 (v)
MTBF	≥ 40 000 小时

触摸屏


类型	电容式投影
光传输	超过 90
按钮	1x 电源接通，1x 调光+，1x 调光-
调光	5% 作为递增步骤
传感器	光传感器

机械


外壳	符合 IP65 标准的前挡板
颜色	RAL 7021
建筑	铝压铸机箱
净重	2.7 千克
尺寸( 宽 × 高 × 深)	305 × 189 × 71 毫米

操作系统


OS	Yocto LINUX



相关产品

产品	描述
InteliSCADA	用于新控制器和当前控制器的新监测工具

有关兼容产品的列表，请参阅《InteliSCADA 全局指南》中 "支持的 ComAp 设备"一章。




本设备符合 FCC 规则第 15 部分的要求。运行须满足以下两个条件：
本设备不会造成有害干扰。本设备必须接受任何接收到的干扰，包括可能导致意外运行的干扰。
