InteliVision 12Touch

产品描述

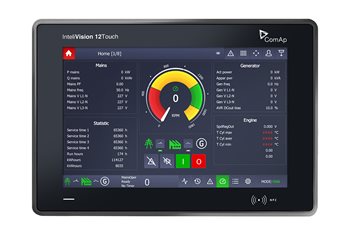

配备12.1“彩色多点触摸屏的InteliVision 12Touch工业操作面板与ComAp主控制器配合使用，可在各种应用中对单个发电机组进行可视化和控制。

关键特性

• 12.1“彩色，多点触摸屏幕，TFT显示器，分辨率为1280 x 800像素
• 基于触摸的图形用户界面，支持多点触摸手势
• 即插即用操作（根据控制器应用自动配置）
• 支持的控制器:
  • InteliGen NT BaseBox
  • InteliGen NTC BaseBox
  • InteliSys GAS
  • InteliSys NTC BaseBox
  • InteliSys NTC Hybrid
  • InteliMains NTC BaseBox
• 完全访问所有控制和监视功能
• 快速和直观的导航
• 扩展趋势监控屏幕
• U盘文件存储（导出/导入趋势，历史记录，控制器和InteliVision 12Touch固件及其他存储到U盘）
• 用户图片导入
• 自适应报警列表
• 大型历史记录屏幕
• 可调整的设定值帮助
• 多语言支持
• 通过RS-485，CAN或以太网进行通讯连接
• 集成易于使用的安装系统
• 可安装在监控室和机房内
• 工业稳健的设计
• 由整块铝合金制成的坚固外壳
• 化学强化前面板玻璃（强度是普通玻璃的8倍）
• 日光下可读显示器（1000 cd / m2）
• 自动亮度控制
• 工作温度：-30至+ 70°C
• 表面密封IP65
• EMC，气候和机械测试
• CE，UL和cUL认证



应用概览



尺寸，端子和安装



技术参数

供电


供电范围	8-36 VDC
	2 A / 12 V
	1 A / 24 V
功耗 (范值)	0.7 / 36 V
	(实际功耗取决于屏LCD
	的亮度和内部CPU功耗。)

工作条件


工作温度	-30 to 到70° C
存储温度	-30 to 到80° C
前面板防护等级	IP65
工作湿度	EN 60068-2-30:2005 25/55°C，RH 95%， 48hours
热辐射	32 W

接口


RS-485	电流隔离 终端电阻 - DIP 开关
CAN	电流隔离 终端电阻 - DIP 开关
网口	100 Mbit/s
USB B口 ( 设备)	电流隔离 (固件升级专用)
2 x USB A 口(主机)	最大0,5 A 过流保护非隔离

模拟量输入


亮度	1000 cd/m2
可视角度 (CR > 10)	-85 to +85° (H/V)
背光	LED

机械


外壳	铝合金
前板玻璃	化学加强 防闪光
安装	6 内部芯片
重量	2400 g
推荐开孔尺寸	311 x 206 mm (12.24 x 8.11 in)
最小 / 最大板子厚度	2 - 13 mm (0.08 - 0.51 in)


操作系统


操作系统	Microsoft Windows CE 7


操作系统其它性能


音频	内置蜂鸣器 (用于内部蜂鸣功能)

模拟量输入

非隔离 0 - 2400 Ohm 精度 5% (LCD外部背光控制专用l)

电阻输入

隔离 0,5 A @ max.供电电压 过流保护 (控制器蜂鸣器输出有效时激活)

开关量输出CPU


nVidia Tegra 3 4 x CPU 核 (1.3 GHz) 2 x GPU核

CPU性能

nVidia Tegra 3
4 x CPU 核 (1.3 GHz)
2 x GPU核

LCD 规格


LCD 屏	12.1"
分辨率	1280 x 800 px
像素间距	0.204 x 0.204 mm
色深	16.7M (真彩)
彩色像素排列	RGB 垂直条状

相关产品

产品	描述	订货号
InteliSys Gas	用于气体机CHP和发电机组的工业级控制器	I2GASXXBAB
InteliSys NTC BaseBox	高级并联发电机组控制器	IS-NTC-BB
InteliGen NTC BaseBox	复杂并联发电机组控制器	IG-NTC-BB
InteliMains NTC BaseBox	市电监管控制器	IM-NTC-BB
InteliSysNTC Hybrid	混合动力控制器	IS-NTC HYBRID
InteliDrive DCU Marine	船用驱动控制器 (固件版本2.0以上)	ID-DCU Marine
InteliDrive Mobile	驱动控制器 (软件版本 2.6.0以上)	ID-MOBILE

证书和标准


EMC	(PROG.CNTRL.4XC2)
EN 61000-4-3 ed.3 - 辐射电磁场抗扰度 EN 61000-4-2 - 静电放电 EN 61000-4-4 ed.2 - 快速低能量瞬态/熔断 EN 61000-4-5 ed.2 - 慢速高能量瞬间/熔断 EN 61000-4-6 ed.3 - 高频干扰分析 EN 61000-6-4, table 1 - 辐射分析 EN 61000-6-4, table 1 - 附件辐射分析
供电
VW 80101, part 3.14; ISO 16750-2 - 电压降时复位功能 IEC 60533, part 7.2 - 外部供电故障 IEC 60533, part 7.2 Table 4 - 供电波动 EN 61000-4-29 - 工作电压
振动
EN (IEC) 60068-2-6 test Fc - 正弦波震动 IEC 60068-2-27: 冲击试验
温度
EN 60068-2-1 ed.2 - 温度测试 EN (IEC) 60068-2-2 Bd - 干热 EN (IEC) 60068-2-1 Ad - 低温 EN (IEC) 60068-2-30, Db - 交变湿热试验	EN (IEC) 60068-2-2 Bd - 长时干热试验 EN (IEC) 60068-2-1, Ab, Ad - 长时低温试验 EN 60068-2-5 - Sunshine IEC 60529 - 防护等级 测试 (IPxx)
可靠性
IEC 60092-504 - 绝缘电阻 EN 60695-11-5:05 - 可燃性
