InteliLite
InteliLite 4 AMF 9
InteliLite 4 AMF 9
单台发电机组控制器,可用于常用或者备用控制器
产品型号:
IL4AMF9XBAA
询问更多信息
现在
产品描述
单台发电机组控制器,可用于常用或者备用控制器 多合一的直观且强大的PC工具,可用于本地或远程配置设置、监视和控制
易于安装,配置和使用
关键特点
集备用电源和主电源应用为一体
8个二进制输出, 8 + 1个二进制输入, 3 模拟模拟量输入(U/I/R)
+5 VDC基准模拟量输出
2 个大电流急停开关量输出最大为5A
1 个用于扩展插件模块的插槽( 支持Modbus, 以太网,短信,开关量输入和输出)
扩展CAN模块
支持电喷ECU (Tier 4 Final,Stage V)
带电池备份的RTC (完整日历)
使用USB口配置控制器( 编程时控制器无需另外接电源)
支持机组双备用模式远程显示屏
用户设定值和保护设定
控制器内置5种语言及翻译功能用户访问管理
网络安全性改进备选配置
多功能调度器
3个维护计时器
可映射Modbus 寄存器 燃油泵管理可选择运行小时来源
控制器开孔:172 × 112 mm
应用概述

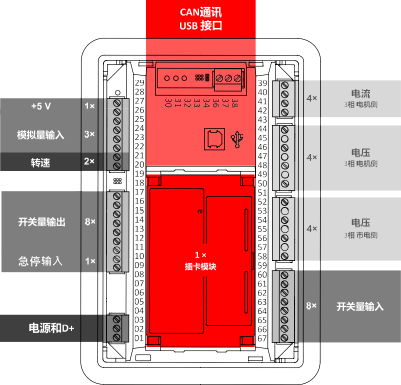

尺寸、端子和安装
注意:
使用所提供的支架,控制器作为一个独立单元安装在面板门上. 开孔尺寸是 172 × 112 mm. 使用控制器自带的螺丝固定座将控制器固定在控制箱的门上。
技术参
数
工作电
源
工作电源范
围
8-36 VDC
功耗
(
不包括扩展
)
2.5 W
RTC
电池
可更换(3 V)
保险丝功
率
无开关量消耗最大为4A
E-Stop
保险
丝
10 A
最大功
耗
7 W
使用环境及条
件
防护等
级
(
前面板
)
IP 65
工作环境温
度
-20 ˚C to +70 ˚C
储存温
度
-30 ˚C to +80 ˚C
环境湿
度
95 % 无冷凝
(EN 60068-2-30)
震动
5-25 Hz, ± 1.6 mm
25-100 Hz, a = 4 g
冲击
a = 500 m/s
2
周围空气温度等70 °C
适合污染程度2
D+
功能
最大输出电
流
250 mA
充电失败阈
值
可调节
交流电压测
量
测量输
入
3相发电机电压, 3相市电电压
测量范
围
10-277 V AC / 10-480 V AC (EU)
10-346 V AC / 10-600 V AC (美国/加
拿大)
线性测
量 和保护范围
350 V AC Ph-N
660 V AC Ph-Ph
精度
1 %
频率范
围
30-70 Hz (精度0.1 Hz)
输入阻
抗
0.72 MΩ ph-ph , 0.36 MΩ ph-n
显示屏
幕
类型
内置单色 3.2"
分辨
率
132 × 64 px
通讯
USB
接口
非隔离型B型连接器
CAN 1
非隔离, 250 / 50 kbps,
带终端电阻120 Ω
E-Stop
急停
安全急停专用输入口。1&2两路硬线开关量输出。
开关量输入
数量
8
闭合、断开指示
0-2 VDC 闭合接触
6-36 VDC 断开接触
开关量输
出
数量
8
最大电
流
输出点1和2 = 5 A; 输出点3-8 = 0.5 A
输出
类型
正极输出
模拟量输
入
数量
3, 支持(电阻/电压/电流)
输入范
围
R = 0-2500 Ω; U = 0-10 V; I = 0-20 mA
精度
电阻:在0-250Ω范围内,实际数值的±2%±5Ω电阻: 在250Ω-2500Ω范围内,实际数值的±4%
电压:实际数值的1%,±100mV
电流:实际数值的1%,±0.2mA
电流测
量
最大电
流
45 mA
转速传感器
电压输
入范围
在4 Hz到1 kHz范围内为4Vpk-pk到50Vpk-pk
在1到5 kHz范围内为6Vp k-pk到50Vpk-pk
在5到10 kHz范围内10V pk-pk到50Vpk-pk
频率输
入范围
4 Hz 到 10 kHz
频率测
量精度
测量值的0.2 %
+5 V 电源输出
测量输
入
3相电流输入
测量范
围
5 A
最大允许电
流
10 A
精度
0-2A误差±20mA;2-5 A误差1%
输入阻
抗
<0.1 Ω
可选扩展
卡
型号
描述
订货号
CM-RS232-
485
双口接头
CM223248XBX
CM2-4G-
GPS
4G & GPS 无线通讯卡
CM24GGPSXBX
CM3-Ethernet
互联网、局域网,以太网通讯卡
CM3ETHERXBX
EM-BIO8-
EFCP
8 个开关量输入输出,以及接地电流测量
EM2BIO8EXBX
注意
:
控制器仅只有一个插卡卡槽
通过
CAN
通讯扩展模
块
型号
描述
订货号
IGL-RA15
CAN扩展模块,远程LED面板指示灯,15个LED灯
EM2IGLRABAA
Inteli AIN8
CAN 扩展模块,8个模拟模拟量输入
I-AIN8
Inteli IO8/8
CAN 扩展模块,8个开关量输入、8个扩展开关量输出
I-IO8/8
IGS-
PTM
CAN 扩展模块,8个开关量输入,8个开关量输出,4个模拟量输入,1个模拟量输出
IGS-PTM
Inteli AIN8TC
CAN 扩展模块,仅用于热电偶传感器检测模块
I-AIN8TC
Inteli AIO9/1
CAN 扩展模块,模拟量输入输出—用于直流电源测量
I-AIO9/1
功能和保
护
支持ANSI (美国国家标准协会)定义的功能和保护:
描述
ANSI
代码
描述
ANSI
代码
主设
备
1
负序电
压
47
停止按
键
5
非全相序继电
器
48
多功能仪
表
11
过滤
50/50TD
低速
12
接地保护
**
50G
超速
14
过流
IDMT
51
启动到运行过度接
头
19
交流断路
器
52
热继电
器
26
过压
59
低压
27
压力开
关
63
信号装
置
30
液位开
关
71
超载
(
有效功率
)
32P
报警指示装置
***
74
逆功
率
32R
重合闸继电
器
79
主顺序装
置
34
过频
81O
机组顺序启动
*
44
低频
81U
电流不平
衡
46
自动选择控制
/
切换
83
*双备运行
** 需安装扩展模块EM-BIO8-EFCP
***需添加扩展模块 IGL-RA15
标准和认
证
EN 61000-6-2
EN 60068-2-6 (2÷25 Hz / ±1,6 mm; 25÷100 Hz / 4.0 g)
EN 61000-6-4
2
EN 60068-2-27 (a=500 m/s ; T=6 ms)
EN 61010-1
EN 60068-2-30:2005 25/55°C, RH 95%, 48小时
EN 60068-2-1 (-20 °C/16 小时)
EN 60529 (前面板IP65, 背面板 IP20)
EN 60068-2-2 (70 °C/16 小时)
