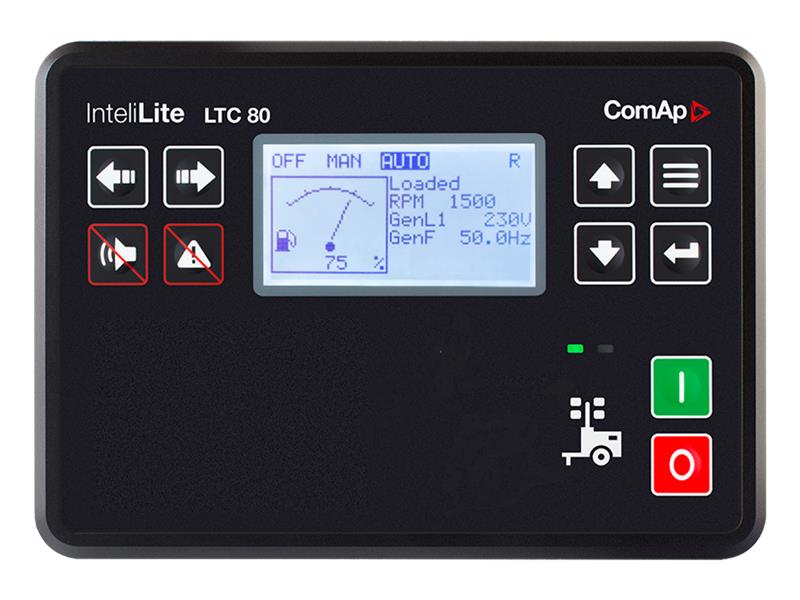

InteliLite LTC 80

灯塔应用控制器

产品描述

专为灯塔应用设计的单个发电机组控制器

关键特性

• 自动计算日出/日落内置的灯具管理系统
• 6 路二进制输出, 6 + 1路二进制输入, 3路模拟输入 (U/I/R)
• 模拟输入+5V输出参考
• 2个大电流二进制输出
• 1个插槽用于扩展插件模块( Modbus、互联网、 SMS、输入/输出) 。
• 扩展CAN模块
• ECU支持( Tier 4 Final, Stage V)带有电池备份的RTC( 全日历)通过USB供电进行控制器配置零功率模式
• 真有效值 RMS 测量
• 内置PLC，辅以InteliConfig中的PLC监控工具全面的远程通信支持( AirGate 2.0，WSV)
• 使用以太网/4G、Modbus TCP/RTU、SNMP v1/v2c接入互联网
• 可接收短信和邮件
• 可保存150条历史记录远程显示屏
• 用户设置点和保护
• 控制器内置5种语言的翻译功能用户访问管理
• 网络安全改善可替代性配置多用途调度器 3个维修计时器
• Modbus寄存器可映射燃油泵管理
• 运行时间来源选择器

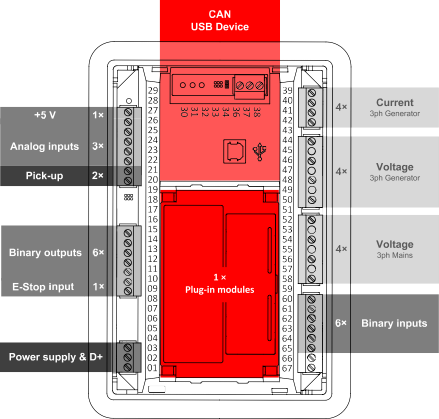

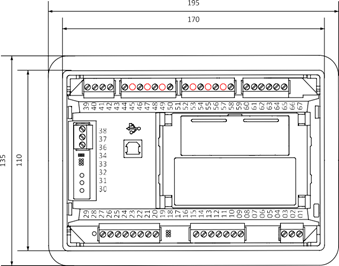

开关量输出尺寸，端子和安装



备注:控制器的最终深度取决于所选择的插件模块 - 其可以在41毫米和 56毫米之间变化。还要注意连接器和电缆的尺寸( 例如，如果是RS232连接器，要比标准的RS232连接器和电缆多出约60毫米) 。

备注:控制器作为一个独立的单元使用，其支架安装在面板门上。切口尺寸要求为 172 × 112 mm。用我们提供的固定螺丝将控制器安装在面板上


技术参数

电源


供电范围	8-36 VDC
功耗 (不含模块)	2.5 W
RTC 电池	可替换( 3V)
保险	4 A 不含开关输出的消耗
急停熔断	10 A
最大电源消耗	7 W

工作条件


防护等级( 前面板)	IP 65
工作温度	-20 ˚C 到 +70 ˚C
存储温度	-30 ˚C 到 +80 ˚C
工作湿度	95%冷凝 (EN 60068-2-30)
振动	5-25 Hz, ± 1.6 mm 25-100 Hz, a = 4 g
冲击	a = 500 m/s2
周围大气温度70 °C 适用于2度污染

D+


最大输出电流	250 mA
充电失败临界值	可调节的

电压测量


测量输入	3ph-n 发电机电压, 市电3Ph-N
测量范围	10-277 V AC / 10-480 V AC (欧盟) 10-346 V AC / 10-600 V AC (美国/加拿 大)
线性测量和保护范围	350 V AC Ph-N 660 V AC Ph-Ph
精度	1 %
频率范围	30-70 Hz (精度 0.1 Hz)
输入阻抗	0.72 MΩ ph-ph, 0.36 MΩ ph-n

显示


类型	内置单色 3.2" 屏
分辨率	132 × 64 像素

通讯


USB设备	不带隔离的 TYPE B 插头
CAN 1	非隔离，250 / 50 kbps, 终端阻抗120 Ω

电流测量


测量输入	3相发电电流
测量范围	5 A
最大允许通过电流	10 A
精度	0-2 A时为±20 mA；2-5 A值的1%
输入阻抗	<0.1 Ω

急停


专用于急停的输入口 为开关量输出1和2提供物理电源。

开关量输入

数量	6
断开/闭合指示	0-2 V DC 闭合触点 6-36 VDC 断开触点

开关量输出


数量	6
最大电流	BO1,2=5 A (60 °C); BO1,2=4 A (70 °C), BO3-6=0.5 A
切换至	正电源端

模拟量输入


数量	3，可切换(R/U/I)
范围	电阻 = 0-2500 Ω; 电压 = 0-10 V; 电流 = 0-20 mA
精度	电阻: 在0-250 Ω范围内，实际数值的±2 % ±5 Ω电阻: 在250 Ω-2500 Ω内，实际数值的±4 %电压: 实际数值的1% ±100 mV 电流：实际数值的1 % ±0.2 mA

+5V电源输出


最大电流

45 mA

磁电传感器


电压输入范围	4 Hz 到 1 kHz范围内从4 Vpk-pk 到 50 Vpk-pk 1到5 kHz范围内从6 Vpk-pk到50 Vpk-pk 5到10 kHz范围内从10 Vpk-pk到50 Vpk-pk
频率输入范围	4 Hz 到 10 kHz
频率测量公差范围	测量数值0.2 %

可用插件模块


产品	描述	订货号
CM-RS232-485	双端口接口	CM223248XBX
CM2-4G-GPS	4G & GPS插入式通讯模块	CM24GGPSXBX
CM3-Ethernet	互联网/以太网插入通讯模块	CM3ETHERXBX
EM-BIO8-EFCP	8路额外的二进制输入/输出	EM2BIO8EXBX



备注:控制器有 1 个 插槽用于插件模块

可用CAN模块


产品	描述	订货号
IGL-RA15	通过CAN通讯的15LED灯远程指示板	EM2IGLRABAA
Inteli AIN8	通过CAN通讯的8路模拟量扩展模块	I-AIN8
Inteli IO8/8	通过CAN通讯的8路开关量输入和8路开关量输出扩展模块	I-IO8/8
IGS-PTM	通过CAN通讯的8路开关量输入，8路开关量输出，4路模拟量输入和1路模拟量输出模块。	IGS-PTM
Inteli AIN8TC	带有8路模拟输入的CAN模块，只用于热电偶传感器。	I-AIN8TC
Inteli AIO9/1	带有模拟输入和输出的CAN模块 - 为DC测量设计	I-AIO9/1

功能和保护
支持ANSI( 美国国家标准协会) 所定义的功能和保护措施。


描述	ANSI 代码	描述	ANSI 代码
主单元	1	不完全序列继电器	48
停机装置	5	过流	50/50TD
多功能设备	11	断路器故障	50BF
速度过低	14	过压	59
过速	12	辅助过压	59X
启动到运行的过渡承包商	19	压力开关	63
热继电器	26	液位开关	71
欠压	27	警报继电器 ***	74
辅助电池欠压	27X	重合闸继电器	79
报警器	30	过频	81O
过载( 实际功率)	32P	欠频	81U
主序列设备	34	自动选择控制/转移	83
负序电压	47


*** 需要扩展模块IGL-RA15

证书和标准


EN 61000-6-2	EN 60068-2-6 (2÷25 Hz / ±1,6 mm; 25÷100 Hz / 4.0 g)
	2
EN 61000-6-4	EN 60068-2-27 (a=500 m/s ; T=6 ms)
EN 61010-1	EN 60068-2-30:2005 25/55°C, RH 95%, 48小时
EN 60068-2-1 (-20 °C/16 h)	EN 60529 (前板IP65, 背部IP20)
EN 60068-2-2 (70 °C/16 h)	UL 6200







供应商符合性声明 47 CFR § 2.1077合规信息

IL4LTC80BAA特别识别码:

责任方：

Kevin Counts

10 N Martingale Rd #400

60173 - Schaumburg, IL

USA

Tel: +1 815 636 2541

电子邮箱: info.us@comap-control.com

FCC合规性声明 本设备符合FCC规则的第15部分。操作设备须符合以下两个条件：(1) 此设备不会导致有害干扰；(2)此设备可承受任何外来干扰，包括可能导致非预期操作的干扰。
