InteliNeo 6000

用于混合应用的控制器

产品描述

InteliNeo6000是一款用于管理和优化并网和离网混合微电网系统的控制器。此款产品具有实时监测功能，可平衡电力供应和需求，并为优化能源管理做出实时决策。

关键优势

• 用于可再生能源和电池储能系统的控制器
• 微电网应用，用于可再生能源和储能的电网和离网系统的应用设备
• 内嵌Modbus主站，可支持多达16个设备的RTU/TCP，通过InteliGateway300可支持扩展设备
• 控制器热备*，在发生故障时，可保证系统的弹性，减少停机时间(主控制器)
• 控制器数据加密，防止未经授权查看控制器配置

*软件密钥提供的功能

关键特点

• 支持并网电池存储系统的黑启动
• 新CANFD能与多达64个额外的发电机组/电网/并网控制器合作
• 通过可再生能源和储能的负荷分担或缩减，控制市电输入/输出
• 与其他ComAp解决方案兼容的有功/无功分配和电源管理
• 平衡模式通过在发电机组/市电之前优先考虑可再生能源来优化能源的使用
• CAN通讯冗余，创建冗余的CAN线路，并在CAN故障的情况下进行热备切换*
• 内置PLC解释器，通过ComAp的免费PLC编辑器，
• 为微电网应用提供新的逻辑块
• 控制器的设计符合ISA62443的2级-3级安全要求，保证业务和数据安全
• 控制器设有数据加密和用户定义的保护措施，在默认保护的基础上防止未经授权查看PLC编辑器和设定点
• AirGate2.0便于远程连接设备，无需担心设备的IP地址
• 利用我们基于云的机群管理工具WebSupervisor，对微电网进行远程控制和监控

应用概览

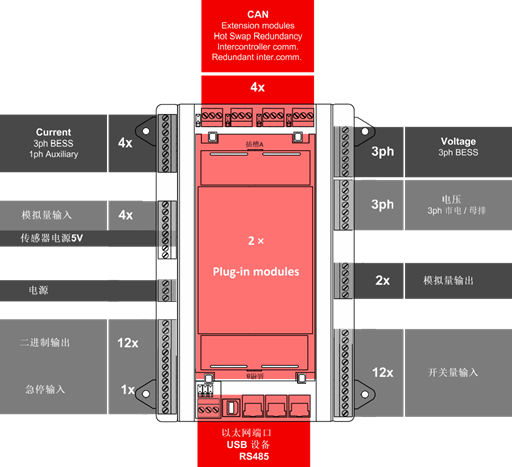

端子​和尺寸



技术参数

电源


供电范围	8-36 V DC
功耗	16 W
RTC 电池	可替换，型号CR1632 3V
保险	8A
消耗	2.5A 控制器 + 10 x 0.5A 输出
急停保险	1.2 A
最大散热量	16 W

工作条件


工作温度	-40 °C 至 +70 °C
存储温度	-40 ˚C 到 +80 ˚C
湿度(norm 60068-2- 30)	25/55°C, 48小时,95 % 非冷凝 (EN 60068-2-30)
防护等级	IP20
振动	5-25 Hz, ± 1.6 mm 25-100 Hz, a = 4 g
冲击	a = 500 m/s2
周围大气温度70 °C.
适用于2度污染.

AC 电流测量


测量输入	3ph电池储能电流 1ph 市电电流(辅助电流)
测量范围	1 A / 5 A
最大持续电流	2 A / 10 A
允许的过载	18A，持续15秒。
精度	±3 mA / ±15 mA for 0.0 to 0.4 A / 0.0 to 2.0 A0.75 % of value for 0.4 to 1.0 A / 2.0 to 5.0 A
频率范围	40-70 Hz (精度 0.002 %)
输入阻抗	0.68 MΩ ph-ph, 0.34 MΩ ph-n

AC 电压测量


测量输入	3ph-n 市电母排电压 3ph-n 市电母排电压
测量范围	115 V ph-N / 200 V ph-ph 也适用于VT输出
	231 V ph-N / 400 V ph-ph
	UL, cUL: 346 V ph-N / 600 V ph-ph
线性测量和保护范围 ( 最大电压)	433 V ph-N / 750 V ph-ph
精度	0.25 %
频率范围	40-70 Hz (精度 0.002 %)
输入阻抗	0.72 MΩ ph-ph , 0.36 MΩ ph-n
测量类别CAT III，过电压类别III

急停


BO1和BO2和电源输入物理隔离

专用于急停的输入口

开关量输出


数量	12，非隔离
最大电流	0.5 A
切换至	正电源端

模拟量输入


数量	4，可切换(R/U/I)
范围	电阻= 0-10000 Ω; 电压 = 0-10 V; 电流 = 0-20 mA
精度	电阻：在0-250Ω范围内，实际数值的 2 %电阻: 在250-2500 Ω范围内，实际数值的4％ 电阻: 在5000-10000 Ω范围内，实际数值的6％ 电压: 实际数值的1% ±100 mV 电流: 实际数值的1% ±200 uA

模拟量输出 1


保护	强化隔离
类型	可切换：U ±10 V, I ±20 mA, PWM: 0 V/5 V
精度	电压: 1% 在 ±100 mV内 电流: 数值的1 % ±200 uA

模拟量输出 2


保护	基本隔离
类型	可切换：U ±10 V, I ±20 mA, PWM: 0 V/5 V
精度	电压: 1% 在 ±100 mV内 电流: 数值的1 % ±200 uA

通讯


USB设备	基本隔离, USB 类型 B
RS 485	基本隔离
ETH1 ETH2 ETH3	10/100 Mbit
CAN 1A CAN 2A CAN 1B CAN 2B	基本隔离，1000/250/50 kbps，标称阻抗

重量


控制器	750 g
包装	920 g

控制器可处理3亿条历史记录中， 9.5年期间大约每秒1条记录。历史记录速度越快，控制器的使用寿命就越短。

开关量输入


数量	12，非隔离
闭合/断开 指示	0-2 V DC 闭合触点 6-36 V DC 断开触点
可设置	上拉/下拉
脉冲输入	Bin 9 和 10 max50 Hz

可选用的模拟装置


产品	订货号
InteliNeo6000 StarterKit	SM1INEO6BAB

可选用的外部显示器


产品	描述	订货号
InteliVision 5.2	5英寸TFT外部显示器，分辨率为800x480 px	RD2IV5BXBAA
InteliVision 10Touch	10.1英寸触摸显示屏，分辨率为1280 x 800 px	RD1IV10TBPF
InteliVision 13Touch	13.3英寸航海认证显示器，分辨率为1920 × 1080 px	RD1IV13TBME
InteliVision 18	18.5英寸触摸屏显示器，分辨率为1366 × 768 px	RD31840PBIE

可选用CAN扩展模块


产品	描述	订货号
Inteli AIN8	8 路模拟量输入和1RPM/脉冲输入	I-AIN8
Inteli AIN8TC	8路模拟量热电偶输入	I-AIN8TC
Inteli AIO9/1	4路模拟输入用于差分电压测量，4路模拟输入设备通道，1路模拟输入用于电阻测量和1路模拟输出	I-AIO9/1
Inteli IO8/8	16 路可定义开关量输入/输出和2路模拟量输出模块	I-IO8/8
IGL-RA15	可编程远程15LED灯显示模块	EM2IGLRABAA
IGS-PTM	4路模拟输入，1路模拟输出，8路二进制输入和8路二进制输出	IGS-PTM
I-AOUT8	8路可配置的模拟输出	I-AOUT8
IS-AIN8	8路可配置的模拟输入	IS-AIN8
IS-BIN16/8	16路电隔离输入，8路二进制输出，2路脉冲输入	IS-BIN16/8
InteliFieldbus Gateway	Modbus TCP/RTU 通讯网桥	CM1IFGATBBB
I-CR	CAN中继器模块，在使用32C/8C CAN互控器通讯模式时兼容	I-CR
InteliGateway 300	带有Modbus TCP/RTU、ComAp CAN、WebSupervisor和InteliScada协议之间的可配置 的通信连接口，允许用户自定义连接设备。	CM2GW300BAB

功能和保护
支持ANSI( 美国国家标准协会) 所定义的功能和保护措施。


描述	ANSI 代码	描述	ANSI 代码	描述	ANSI 代码
主单元	1	甩载	32P	交流断路器	52
停机装置	5	主序列设备	34	功率因素	55
多功能设备	11	低电流	37	过压	59
速度和频率匹配装置	15	单位序列启动	44	警报继电器 *	74
数据通信设备	16EFT 16SC	电流不平衡	46	矢量位移	78
启动到运行的过度协议	19	电压不平衡	47	重合闸继电器	79
远距离中继	21	不完全序列继电器	48	过频	81H
同步检查	25	温度监控	49T	欠频	81U
热继电器	26	过流	50/50TD	ROCOF	81R
欠压	27	接地故障电流	50N+64	自动选择控制/转移	83
报警器	30	过流 IDMT	51	调控装置	90
过载	32	接地故障电流 IDMT	51+64

* 需要扩展模块IGL-RA15

证书和标准


EN 61000-6-2	EN 60068-2-1 (-40 °C/16 h)	UL6200
EN 61000-6-4	EN 60068-2-2 (70 °C/16 h)	UKCA
EN 61010-1	EN 60068-2-6 (2÷25 Hz / ±1,6 mm; 25÷100 Hz / 4,0
EN 60255-1	g)
EN 60529 (IP20)	EN 60068-2-27 (a=500 m/s ; T=6 ms)
	EN 60068-2-30 (25/55 °C, RH 95%, 48 h)

电网代码


欧洲发电机要求，2016/631

美国IEEE1547

英国ENAERECG99

EN50549-1

EN50549-2

SW密钥的功能列表


SW密钥特点	订货号
CAN通讯冗余	SKREDCAN201
热备冗余	SKHOTSWAP01

供应商符合性声明 47 CFR § 2.1077协议

特别识别码: INEO6000BBB

责任方：

10 N Martingale Rd #400

60173 - Schaumburg, IL

USA

电话：+420 246 012 111

邮箱：E-mail: info@comap-control.com

FCC合规性声明 本设备符合FCC规则的第15部分。操作设备须符合以下两个条件：(1) 此设备不会导致有害干扰；(2) 此设备可承受任何外来干扰，包括可能导致非预期操作的干扰。
