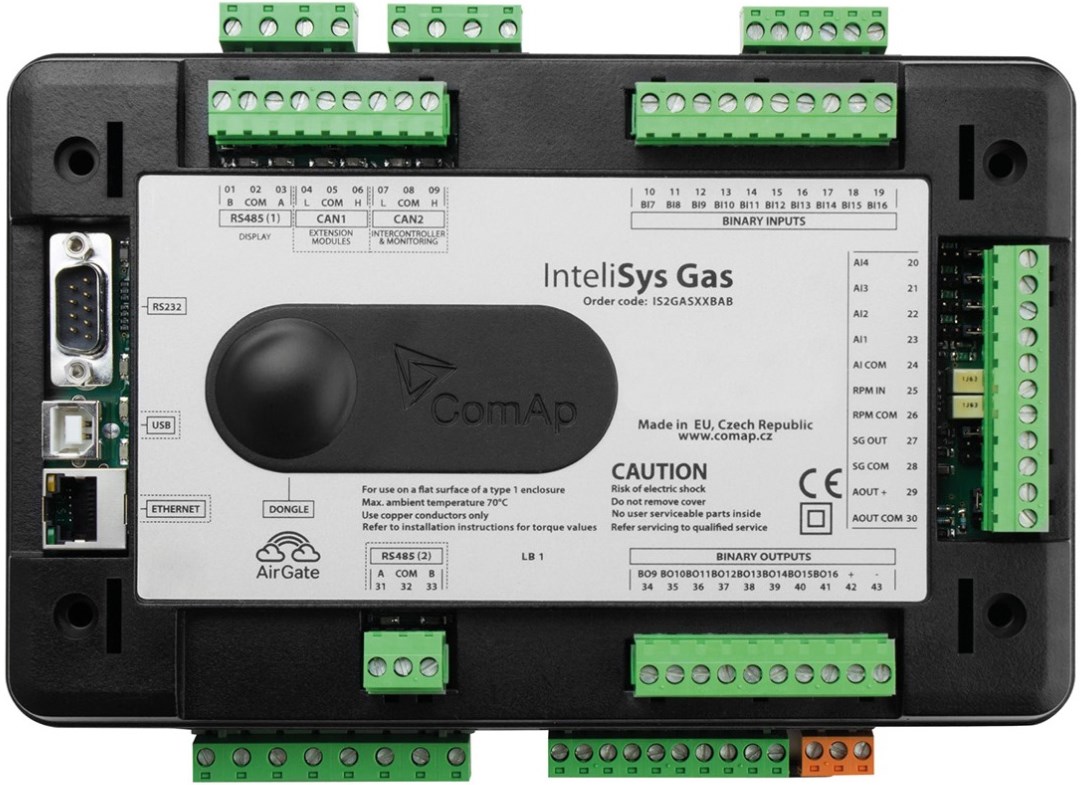

InteliSys Gas

燃气发电机组应用控制器
产品型号: IS2GASXXBAB
询问更多信息 现在

产品描述

  • InteliSysGas 是用于基于CHP的气体发电机组和电站的工业级控制器。
  • 功能预定义,可增减配置 I/O 口,多种通讯能力,对于不同的用途可以简单更换软件来实现。

关键特性

  • 预定可调的发电机组功能
  • 大量的内置 PLC 满足个性需求和设计应用,如CHP
  • 某些可提供 SIL2 证书
  • Compliant to the latest grid codes requirements as EU’s EN 50549-1,-2:2019 (including German‘s VDE-AR-N 4105:2018, VDE-AR-N 4110:2018, UK’s G99) and American IEEE 1547:2018
  • 支持多种应用——从单机到并机,从孤岛到并网
  • 功率管理包括并网中优化发动机运行支持科迈InteliVision 显示器
  • 自动同步和功率控制( 通过速度调节或 ECU)
  • 基数负载,输入/输出,基于温度的功率,调峰,电压和 PF 控制( 通过 AVR 输出)
  • 基于事件和 PreMortem 历史记录,客户可选择存储值;RTC;统计值超速和急停保护监测

应用概览





开关量输出尺寸,端子和安装


图片6.png  图片7.png


技术参数


电源

供电范 8-36 VDC
电源压降抗扰 20 ms (from 8 V)

功耗
0.4 A / 8 VDC
0.15 A / 24 VDC
0.1 A / 36 VDC

RTC 电池
10 年
(由供应商更换)
保险 2 A (without BOUT consumption)

工作条

工作温 -40 ˚C 到 +70 ˚C
存储温 -40 ˚C 到 +80 ˚C
最大工作高 2000 m above sea level 4000 m above sea level for max Ph-Ph
voltage 400 VAC
工作湿 95 % non-condensing (EN 60068-2-30)
 振动 5-25 Hz, ±1.6 mm
25-100 Hz, a = 4 g
冲击 a = 200 m/s2

电压测


测量输
3 ph-n Gen voltage
3 ph-n Mains voltage/Bus voltage
测量范 110 V / 277 V
最大允许电 125 % ph-n
精度 1 % of 110 V / 277 V
频率范 40-70 Hz( 精度 0.1 Hz)
45-55 Hz (accuracy <0.01 Hz)
输入阻 0.6 MΩ ph-ph, 0.3 MΩ ph-n

电流测


测量输
3 ph Gen current, 1 ph Mains current
电位隔离
测量范 1 A / 5 A
最大允许持续电 10x Inom / 2x Inom
精度 2 % of 1 A / 5 A
输入阻 <0.1 Ω

开关量输

数量 16, non-isolated
输入电 4.7kΩ
断开/闭合指 0-2 VDC close contact
>4 VDC open contact

开关量输

数量 16, non-isolated

最大电
5 A (2 A per group) group1: BO1-8; group2: BO9-16
切换 端子可接正极/负极

模拟量输

范围 0-5 VDC / 0-2500 Ω / 0-20 mA
输入阻 >100 kΩ / >100 kΩ / 180 Ω
精度 ±1 % 测量值测量值的±5 mV
测量值的±2 % ±2 Ω
测量值的 ±1 % ±0.5 mA

模拟量输

数量 1
可切换( 电压、电流)
范围 0-10 VDC / 0-20 mA
最大电流/负载 5 mA / 500 Ω

精度
输出值的±0.5 % ±20 mV
输出值的 ± 0.5 % ± 100 μA

磁电传感

电压输入范 2 Vpk-pk 到 50 Veff
频率输入范 4 Hz 到 15 kHz
频率测量公差范 0.2 % from range above

电压调节输


5 V TTL PWM / ±10 VDC with IG-
AVRiinterface

调速输

电压输 ±10 VDC / max 10 mA
经过电阻的电压输 ±10 VDC via 10 kΩ resistor / max 1mA
PWM 500÷3000 Hz / 5 V / max 10 mA

通讯

RS232 直接/modbus ,非隔离
RS485(1) 直接/modbus ,非隔离
RS485 (2) 直接/modbus 隔离

显示
Non-isolated RS485, only
terminalconnection
USB 直接, 隔离

网口
电位隔离
LAN/Internet, Modbus TCP, AirGate

CAN1
External modules, 250 kbps, max 200m,
Isolated

CAN2
Intercontroller and comm extensions,250 /
50 kbps, max 200 / 1000 m,隔离



数量 4 非隔离
可切换( 电压、电阻、电流)
分辨 10 bits, max 4 decimal


可用扩展模

产品 描述 订货

Inteli IO8/8
8 个开关量输入、8 个开关量输出和 2 个模拟量输出内置在一个小型单元内( HW 可切换成
IO16/0)
I-IO8/8
Inteli IO8/8 HW switchable to IO16/0 – 16 Binary inputs packed in a small unit I-IO8/8
Inteli AIN8 8 个模拟量输入( R、I、V) 和 1 个脉冲/频率输入内置在一个小型单元内 I-AIN8
Inteli AIN8TC 8 个热电偶模拟量输入内置在一个小型单元内 I-AIN8TC
Inteli AIO9/1 9 Analog inputs (4× DC, 4× thermocouples, 1× R) in a small unit I-AIO9/1
IS-AIN8 8个模拟量输入内置在一个坚固的金属单元内 IS-AIN8
IGS-PTM 8 个开关量输入、8 个开关量输出、4 个模拟量输入和 1 个模拟量输出内置在一个单元内 IGS-PTM
IGL-RA15 15 个开关量 LED 输出( 3 色) 内置在一个坚固的金属单元内 EM2IGLRABAA
I-AOUT8 8 个模拟量输出内置在一个坚固的金属单元内 I-AOUT8

InternetBridge-NT

多种互联网连接( PC 和 MODBUS) 通过 CAN2 或 RS485 连接到所有控制器
CM2IB4GABFB,
CM2IB4GEBFB
I-LB+ 通过 CAN2 或 RS485 将所有控制器连在一起,再直接和 PC 连接 I-LB+

相关产

产品 描述 订货


InteliVision 5


用于监控的 5.6" 彩色显示器
INTELIVISION 5
InteliVision 5 CAN
InteliVision 5 CAN( 背光版)

InteliVision 8
用于监控的 8"彩色显示器,支持趋势图和 USB INTELIVISION 8
InteliVision 8 Marine
InteliVision 12Touch 12.1" Color Display Unit RD112OEMBZH

InteliVision 18Touch
Color 18“ touchscreen display designed for complete monitoring and control of multiple controllers or co-generation installation. RD31840PBIE
ECON-4 数字式速度调节器,用于柴油机和气机的速度调节 ECON-4
I-Step 步进电机驱动模块 I-Step

功能和保


描述
ANSI
代码

描述
ANSI

描述
ANSI

描述
ANSI
代码
同步检查 25 失去励磁 40 过流 (IDMT) 51 AC 重合闸中 79
欠压 27 电流不平衡 46 接地故障电流 IDMT 51N+64 过频 81H
过载 32 电压不对称和相序 47 功率因素 55 欠频 81L
甩载 32P 温度监控 49T 过压 59 ROCOF 81R
逆功 32R 发电机过流 50 气( 燃油) 位 71
低电流 37 接地故障电流 50N+64 矢量位移 78

证书和标

本产品提供 CE 证书。
EN 50549-1:2019 EN 60068-2-64

EN 50549-2:2019 EN 61010-1:2003
EN 60068-2-6 ed.2:2008 EN 60068-2-30:2005 25/55°C, RH 95%, 48小时
EN 60068-2-27 ed.2:2010
标准列表可查阅:https://webstore.iec.ch/
