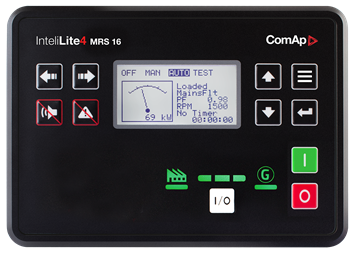

InteliLite 4 MRS 16

产品描述

• 高级单机发电机组控制器，可用于常用或备用机组应用
• 多合一的直观且强大的PC工具，可用于本地或远程配置设置、监视和控制
• 易于安装、配置和使用

关键特点

• 背光的符号标志
• 8 个二进制输出，8 + 1 个二进制输入, 4 个模拟量输入(U/I/R)
• +5 VDC基准模拟量输出
• 2 个大电流急停开关量输出最大为5A
• USB 主口 内置 RS485
• 2 个用于扩展插件模块的插槽(Modbus, 以太网，SMS，输入/输出)
• 扩展CAN模块
• 支持电喷ECU(Tier 4 Final, Stage V)
• 带电池备份的RTC(完整日历)
• 使用USB口配置控制器( 编程时控制器无需另外接电源)
• 零功耗模式真RMS测量
• 内置PLC, 并在Inteliconfig中附带了PLC监视工具全面的远程通讯支持(AirGate 2.0, WSV)
• 使用Ethernet / 4G接入互联网, 支持Modbus TCP/RTU,SNMPv1/v2c
• 主动发送短信和电子邮件
• 具有多达350条详细的历史记录日志支持机组双备用模式
• 远程显示屏
• 用户设定值和保护设定
• 控制器内置5种语言及翻译功能用户访问管理
• 网络安全性改进备选配置
• 多功能调度器
• 可映射Modbus 寄存器减载，虚拟负载管理用户按键
• 基于GPS位置的地理围栏
• 可提供低温版本 (订购代码: IL4AMF25BLA)
• 控制器开孔：187×132mm

应用概述



尺寸、端子和安装







注意:使用所提供的支架，控制器作为一个独立单元安装在面板门上. 开孔尺寸是 187 × 132 mm. 使用控制器自带的螺丝固定座将控制器固定在控制箱的门上。
注意:控制器的最终深度(厚度)取决于所选的插件模块，可以在41mm和56mm之间变化.还要注意连接器和通讯线的大小(例如.安装了RS232通讯卡,根据标准的RS232接头和通讯线尺寸，深度就增加了约60毫米)。

技术参数

工作电源


工作电源范围	8-36 VDC
功耗 (不包括扩展)	3.5 W
RTC 电池	可更换(3 V)
保险丝功率	无开关量消耗最大为4A
E-Stop 保险丝	10 A
最大功耗	9 W

使用环境及条件


防护等级 (前面板)	IP 65
工作环境温度	-20 ˚C to +70 ˚C
Operating temperature for Low Temp. version	-40 ˚C to +70 ˚C
储存温度	-30 ˚C to +80 ˚C
环境湿度	95 % 无冷凝 (EN 60068-2-30)
震动	5-25 Hz, ± 1.6 mm 25-100 Hz, a = 4 g
冲击	a = 500 m/s2
周围空气温度等70 °C 适合污染程度2

D+功能


最大输出电流	250 mA
充电失败阈值	可调节

交流电压测量


测量输入	3相发电机电压, 3相市电电压
测量范围	10-277 V AC / 10-480 V AC (EU) 10-346 V AC / 10-600 V AC (美国/加 拿大)
线性测量 和保护范围	350 V AC Ph-N 660 V AC Ph-Ph
精度	1 %
频率范围	30-70 Hz (精度0.1 Hz)
输入阻抗	0.72 MΩ ph-ph , 0.36 MΩ ph-n

显示屏幕


类型	内置单色 3.2"
分辨率	132 × 64 px

通讯


USB 接口	非隔离型B型连接器
USB 主口	非隔离型A型连接口
RS485	带隔离的
CAN 1	非隔离, 250 / 50 kbps,                                                                                                           带终端电阻120 Ω

电流测量


测量输入	3相电流输入
测量范围	5 A
最大允许电流	10 A
精度	0-2A误差±20mA;2-5 A误差1%
输入阻抗	<0.1 Ω

E-Stop急停


安全急停专用输入口。1&2两路硬线开关量输出。

开关量输入


数量	8
闭合、断开指示	0-2 VDC 闭合接触 6-36 VDC 断开接触

开关量输出


数量	8
最大电流	输出点1和2 = 5 A; 输出点3-8 = 0.5 A
输出类型	正极输出

模拟量输入


数量	4, 支持(电阻/电压/电流)
输入范围	R = 0-2500 Ω; U = 0-10 V; I = 0-20 mA
精度	电阻:在0-250Ω范围内,实际数值的±2%±5Ω电阻: 在250Ω-2500Ω范围内,实际数值的±4% 电压:实际数值的1%,±100mV 电流:实际数值的1%,±0.2mA

+5 V 电源输出


最大电流                                                                         45 mA

转速传感器


电压输入范围	在4 Hz到1 kHz范围内为4Vpk-pk到50Vpk-pk 在1到5 kHz范围内为6Vp k-pk到50Vpk-pk 在5到10 kHz范围内10V pk-pk到50Vpk-pk
频率输入范围	4 Hz 到 10 kHz
频率测量精度	测量值的0.2 %

转速传感器


USB 接口	非隔离型B型连接器
USB 主口	非隔离型A型连接口
RS485	带隔离的
CAN 1	非隔离, 250 / 50 kbps, 带终端电阻120 Ω

可选扩展卡


型号	描述	订货号
CM-RS232-485	双口接头	CM223248XBX
CM2-4G-GPS	4G & GPS 无线通讯卡	CM24GGPSXBX
CM3-Ethernet	互联网、局域网，以太网通讯卡	CM3ETHERXBX
EM-BIO8-EFCP	8 个开关量输入输出，以及接地电流测量	EM2BIO8EXBX



注意: 控制器有2个扩展卡槽，可同时使用以上两种通讯卡

通过CAN 通讯扩展模块


型号	描述	订货号
IGL-RA15	CAN扩展模块，远程LED面板指示灯，15个LED灯	EM2IGLRABAA
Inteli AIN8	CAN 扩展模块，8个模拟模拟量输入	I-AIN8
Inteli IO8/8	CAN 扩展模块，8个开关量输入、8个扩展开关量输出	I-IO8/8
IGS-PTM	CAN 扩展模块，8个开关量输入，8个开关量输出，4个模拟量输入，1个模拟量输出	IGS-PTM
Inteli AIN8TC	CAN 扩展模块，仅用于热电偶传感器检测模块	I-AIN8TC
Inteli AIO9/1	CAN 扩展模块，模拟量输入输出—用于直流电源测量	I-AIO9/1

功能和保护
支持ANSI (美国国家标准协会)定义的功能和保护:


描述	ANSI 代码	描述	ANSI 代码
主设备	1	电压不平衡/相序电压保护	47
停止按键	5	非全相序继电器	48
多功能仪表	11	过滤	50/50TD
低速	12	接地保护**	50G
超速	14	过流IDMT	51
启动到运行过度接头	19	交流断路器	52
热继电器	26	过压	59
低压	27	压力开关	63
信号装置	30	液位开关	71
超载( 有效功率)	32P	报警指示装置***	74
逆功率	32R	重合闸继电器	79
主顺序装置	34	过频	81O
机组顺序启动*	44	低频	81U
电流不平衡	46



*双备运行

** 需安装扩展模块EM-BIO8-EFCP

***需添加扩展模块 IGL-RA15


标准和认证


EN 61000-6-2	EN 60068-2-6 (2÷25 Hz / ±1,6 mm; 25÷100 Hz / 4.0 g)
EN 61000-6-4	2 EN 60068-2-27 (a=500 m/s ; T=6 ms)
EN 61010-1	EN 60068-2-30:2005 25/55°C, RH 95%, 48小时
EN 60068-2-1 (-20 °C/16 h标准版, -40	EN 60529 (前面板IP65, 背面板 IP20)
°C/16h 低温版)
EN 60068-2-2 (70 °C/16 小时)
