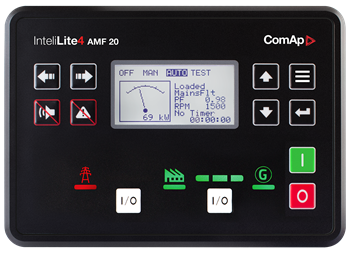

InteliLite 4 AMF 20

高级单机发电机组控制器,可用于常用或备用机组应用
产品型号: IL4AMF20BAA
询问更多信息 现在

产品描述

  • 高级单机发电机组控制器,可用于常用或备用机组应用
  • 多合一的直观且强大的PC工具,可用于本地或远程配置设置、监视和控制
  • 易于安装、配置和使用

关键特点

  • 集备用电源和主电源应用为一体背光的符号标志
  • 6个二进制输出,6+1个二进制输入,3个模拟量输入(U/I/R)
  • +5 VDC基准模拟量输出
  • 2个大电流急停开关量输出最大为5A USB主口
  • 2个用于扩展插件模块的插槽 (Modbus, Internet,SMS, 输入/输出)
  • 扩展CAN模块
  • 支持电喷ECU (Tier 4 Final, Stage V)
  • 带电池备份的RTC( 完整日历)
  • 使用USB口配置控制器( 编程时控制器无需另外接电源)
  • 零功耗模式真RMS测量
  • 内置PLC, 并在InteliConfig中附带了PLC监视工具全面的远程通讯支持(AirGate 2.0, WSV)
  • 使用Ethernet / 4G接入互联网,支持Modbus TCP/RTU, SNMP v1/v2c
  • 主动发送短信和电子邮件
  • 具有多达350条详细的历史记录日志远程显示屏
  • 用户设定值和保护设定
  • 控制器内置5种语言及翻译功能用户访问管理
  • 网络安全性改进备选配置
  • 多功能调度器
  • 可映射Modbus寄存器减载、虚拟负载管理用户按键
  • 基于GPS位置的地理围栏
  • 控制器开孔:187×132mm

应用概述




尺寸、端子和安装

注意:使用所提供的支架,控制器作为一个独立单元安装在面板门上. 开孔尺寸187 × 132 mm. 使用控制器自带的螺丝固定座将控制器固定在控制箱的门上。
注意:控制器的最终深度(厚度)取决于所选的插件模块,可以在41mm和56mm之间变化.还要注意连接器和通讯线的大小(例如.安装了RS232通讯卡,根据标准的RS232接头和通讯线尺寸,深度就
增加了约60毫米)。



技术参

工作电

工作电源范 8-36 VDC
功耗 (不包括扩展) 3.5 W
RTC 电池 可更换(3 V)
保险丝功 无开关量消耗最大为4A
E-Stop 保险 10 A
最大功 9 W

使用环境及条

防护等(前面板) IP 65
工作环境温 -20 ˚C to +70 ˚C
储存温 -30 ˚C to +80 ˚C

环境湿
95 % 无冷凝
(EN 60068-2-30)

震动
5-25 Hz, ± 1.6 mm
25-100 Hz, a = 4 g
冲击 a = 500 m/s2
周围空气温度等70 °C
适合污染程度2

D+功能

最大输出电 250 mA
充电失败阈 可调节

交流电压测

测量输 3相发电机电压, 3相市电电压

测量范
10-277 V AC / 10-480 V AC (EU)
10-346 V AC / 10-600 V AC (美国/加
拿大)
线性测量 和保护范围 350 V AC Ph-N
660 V AC Ph-Ph
精度 1 %
频率范 30-70 Hz (精度0.1 Hz)
输入阻 0.72 MΩ ph-ph , 0.36 MΩ ph-n

显示屏

类型 内置单色 3.2"
分辨 132 × 64 px

通讯

USB 接口 非隔离型B型连接器
USB 主口 非隔离型A型连接口

CAN 1
非隔离, 250 / 50 kbps,
带终端电阻120 Ω

电流测


测量输

3相电流输入

测量范

5 A

最大允许电

10 A

精度

0-2A误差±20mA;2-5 A误差1%

输入阻

<0.1 Ω


E-Stop急停开关量输

安全急停专用输入口。1&2两路硬线开关量输出。

开关量输入

数量 6

闭合、断开指示
0-2 VDC 闭合接触
6-36 VDC 断开接触

开关量输

数量

6



闭合、断开指示

0-2 VDC 闭合接触

6-36 VDC 断开接触


+5 V 电源输出

最大电                                                                                                                                    45 mA

转速传感器


电压输入范围
在4 Hz到1 kHz范围内为4Vpk-pk到50Vpk-pk
在1到5 kHz范围内为6Vp k-pk到50Vpk-pk
在5到10 kHz范围内10V pk-pk到50Vpk-pk
频 率 输入范
4 Hz 到 10 kHz
频率测量精度
测量值的0.2 %

可选扩展

型号 描述 订货号
CM-RS232-485 双口接头 CM223248XBX
CM2-4G-GPS 4G & GPS 无线通讯卡 CM24GGPSXBX
CM3-Ethernet 互联网、局域网,以太网通讯卡 CM3ETHERXBX
EM-BIO8-EFCP 8 个开关量输入输出,以及接地电流测量 EM2BIO8EXBX

注意: 控制器有2个扩展卡槽,可同时使用以上两种通讯卡

通过CAN 通讯扩展模

型号 描述 订货号
IGL-RA15 CAN扩展模块,远程LED面板指示灯,15个LED灯 EM2IGLRABAA
Inteli AIN8 CAN 扩展模块,8个模拟模拟量输入 I-AIN8
Inteli IO8/8 CAN 扩展模块,8个开关量输入、8个扩展开关量输出 I-IO8/8
IGS-PTM CAN 扩展模块,8个开关量输入,8个开关量输出,4个模拟量输入,1个模拟量输出 IGS-PTM
Inteli AIN8TC CAN 扩展模块,仅用于热电偶传感器检测模块 I-AIN8TC
Inteli AIO9/1 CAN 扩展模块,模拟量输入输出—用于直流电源测量 I-AIO9/1

功能和保
支持ANSI (美国国家标准协会)定义的功能和保护:

描述 ANSI 代码 描述 ANSI 代码
主设 1 非全相序继电 48
停止按 5 过流 50/50TD
多功能仪 11 过流IDMT 51
低速 12 交流断路 52
超速 14 过压 59
启动到运行过度接 19 压力开 63
热继电 26 液位开 71
低压 27 报警指示装置*** 74
信号装 30 重合闸继电 79
超载( 有效功率) 32P 过频 81O
主顺序装 34 低频 81U
电流不平 46 自动选择控制/切换 83
电压不平衡/相序电压保 47

***需添加扩展模块 IGL-RA15

标准和认

EN 61000-6-2 EN 60068-2-6 (2÷25 Hz / ±1,6 mm; 25÷100 Hz / 4.0 g)

EN 61000-6-4 2
EN 60068-2-27 (a=500 m/s ; T=6 ms)
EN 61010-1 EN 60068-2-30:2005 25/55°C, RH 95%, 48小时
EN 60068-2-1 (-20 °C/16 小时) EN 60529 (前面板IP65, 背面板 IP20)
EN 60068-2-2 (70 °C/16 小时)
