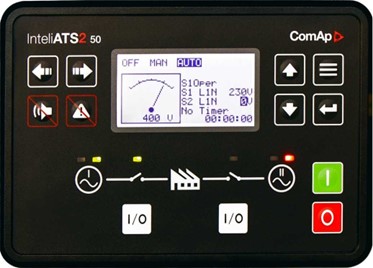

InteliATS2 50

产品描述

• 主备电源应用的自动转换开关( ATS) 控制器 多合一的直观且强大的PC工具，可用于本地或远程配置设置、监控和控制
• 易于安装、配置和使用

关键特性

• 市电与市电，市电与机组切换应用
• 6路开关量输入，6路开关量输出
• 使用PC工具InteliConfig来连接和配置通过USB供电以配置控制器
• 内置电池支持RTC( 实时时钟) 功能
• 隐藏式扩展卡槽设计( 支持4G,开关量输出,以太网)
• 全方位的远程通讯支持( 支持AirGate2.0云监控，WSV网页监控和InteliSCADA电脑软件监控)
• 支持Ethernet以太网/4G接入互联网 Modbus TCP/RTU，SNMP v1/v2c通讯方式主动发送短信和电子邮件
• 完善的网络安全和防火墙完善的寄存器地址
• 负载控制，地理围栏
• 支持远程显示
• 最高150条的详尽历史记录
• 用户自定义设定点和保护真有效值 RMS 测量
• 多功能调度器
• 用户多级权限管理
• 控制器内置任意5种语言和翻译功能开孔尺寸：187 × 132毫米

应用概览



尺寸，端子和安装

备注:控制器应该使用所提供的支架作为一个独立单元安装在面板门上供用户使用。开孔尺寸187 × 132毫米。使用控制器自带的螺丝支架固定安装在门板上。


技术参数

电源


供电范围	8-36 VDC
功耗 (不含模块)	2.0 W
RTC 电池	可更换( 3V)
电源保险熔断功率	4 A 不含开关输出的消耗
最大电源消耗	4.5 W

工作条件


防护等级( 前面板)	IP 65
工作温度	-20 ˚C 到 +70 ˚C
存储温度	-30 ˚C 到 +80 ˚C
工作湿度	95%无凝结 (EN 60068-2-30)
振动	5-25 Hz, ± 1.6 mm 25-100 Hz, a = 4 g
冲击	a = 500 m/s2
周围空气温度最高70°C适用于2度污染

电压测量


测量输入	3ph-n S1电压，S2电压
测量范围	10-277 V AC / 10-480 V AC( 欧盟) 10- 346v AC / 10- 600v AC( 美国/加拿 大)
线性测量和保护范围	350 V AC Ph-N 660 V AC Ph-Ph
精度	1 %
频率范围	30- 70hz( 精度0.1 Hz)
输入阻抗	0.72 MΩ ph-ph, 0.36 MΩ ph-n

显示


类型	内置单色 3.2" 屏
分辨率	132 × 64 像素

通讯开关量输入


数量	6
断开/闭合指示	0-2 VDC 闭合触点 6-36 VDC 断开触点

开关量输出


数量	6
最大电流	BO1-6 = 0.5 A
切换至	正电源端

可选的插件模块


产品	描述	订货号
CM-RS232-485	双端口接口	CM223248XBX
CM2-4G-GPS	4G&GPS插件通讯模块	CM24GGPSXBX
CM3-Ethernet	Internet/Ethernet插件通信模块	CM3ETHERXBX
EM-BIO8-EFCP	8路额外的开关量输入/输出	EM2BIO8EXBX



备注:控制器仅有一个扩展卡槽

功能和保护

支持ANSI( 美国国家标准协会) 所定义的功能和保护措施：


描述	ANSI 代码	描述	ANSI 代码
主单元	1	不完全序列继电器	48
急停装置	5	断路器故障	50BF
多功能仪表	11	交流断路器	52
启动到运行的转换接触器	19	过压	59
欠压	27	辅助过压	59X
辅助电池电压不足	27X	重合闸继电器	79
报警器	30	过频	81O
主序列设备	34	低频	81U
电压不平衡/反相序	47	自动选择控制/转移	83


证书和标准


EN 61000-6-2	EN 60068-2-6 (2÷25 Hz / ±1,6 mm; 25÷100 Hz / 4.0 g)
EN 61000-6-4	2 EN 60068-2-27 (a=500 m/s ; T=6 ms)
EN 61010-1	EN 60068-2-30:2005 25/55°C, RH 95%, 48hours
EN 60068-2-1 (-20 °C/16 h)	EN 60529 (前面板IP65, 背部IP20)
EN 60068-2-2 (70 °C/16 h)	UL 1008 (未决)
