Inteli DC4/4

产品描述

Inteli DC 4/4 是扩展模块,传感器类型,配有模拟量输入和输出. 该扩展模块可配合多款控制器, 主要用于当我们需要非常精准的测量直流电压和电流 (DC电压, DC电流)

主要功能

每个渠道单相电压检测和双相电流检测2个电隔离输入测量通道



模拟量输入
4个通道 – 2个用于电压，2个用于电流电压输入最多到 1500 VDC –直接测量
电流环路输入:通过外部分流器测量可达3000ADC (通过外部分流电阻器， 100mV 最大电压输入)



模拟量输出
4 个通道 -2个用于电压测量，2个用于电流测量
4 .. 20 mA电流环路输出 (参见传递函数部分)

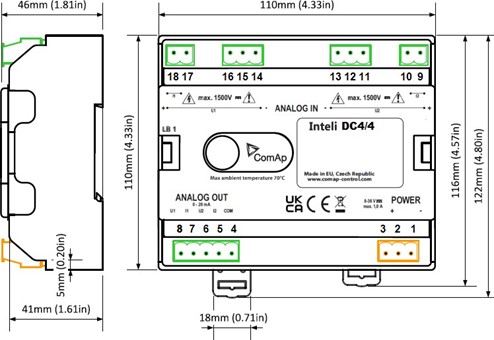

端子和安装尺寸

端子


端子	符号	描述	备注
1	-	电源负极端子
2		未连接	请勿连接
3	+	电源正极端子
4	COM	模拟量输出通用端口	模拟输出的参考点，内部连接到terminal1
5	I2	模拟量输出电流通道二
6	U2	模拟量输出电压通道二
7	I1	模拟量输出电流通道一
8	U1	模拟量输出电压通道一
9		测量输入通用，通道二	模拟输出的参考点，内部连接到terminal1
10		测量输入电流，通道二	电流感测(外部分流)正极端口。
11		未连接	请勿连接
12		未连接	请勿连接
13		测量输入电压，通道二	电压感测负极端口
14		测量输入电流，通道一	电压感测负极端口
15		未连接	请勿连接
16		未连接	请勿连接
17		测量输入电流，通道二	电流感测 (外部分流) 正极端口
18		测量输入通用通道二	电流感测(外部分流)负极端口,电压感测正极端口.





技术参数

通用信息

尺寸	110 × 110 × 46 mm (4.3” × 4.3” × 1.8”)
重量	250 g
控制器接口	模拟量

电源

额定电源	24 V DC
可接受电源范围	8 .. 36 V DC
额定电耗	3.8 W 160 mA @ 24 V DC
最大散热	5 W

操作条件

存储温度	-40 ˚C .. +80 ˚C
操作温度(环境)	-40 °C .. +70 °C
操作湿度	最大. 95 % 不冷凝 (EN60068-2-30)
保护等级	IP20, 适用于2度污染
震动	5 .. 25 Hz, ± 1.6 mm 25 .. 100 Hz, a = 4 g
冲击	最大. 500 m/s2
海拔	最高 2000 m

DC电流测量

通道数量	2
测量类型	双极电隔离
测量范围(感知端口)	± 100 mV-通过外部分流电阻器直接 测量 4 . .20mA测量通过外部分流与外部 放大器最大测量电流取决于分流选择(最高 ±3kA)
精确度	范围内2%

DC 电压测量

通道数量	2
测量类型	双极电隔离
测量范围	直接测量最大到 1.5 kV DC
精确度	范围内1%
输入阻抗	3.78 MΩ

模拟量输出

通道数量	4
类型	电流环路 (4 .. 20 mA)
负载	R.load < 500 Ω



接线

测量: HV 母排电压 和电流(分路)



测量: HV 母排电压和电流(AMP)

认证和标准


EN 61000-6-2	EN 60068-2-1 (-40 °C/16 h)	UKCA
EN 61000-6-4	EN 60068-2-2 (70 °C/16 h)
EN 61010-1	EN 60068-2-6 (2÷25 Hz / ±1,6 mm;
EN 60529	25÷100 Hz / 4.0 g)
	EN 60068-2-27 (a=500 m/s2; T=6
	ms)
	EN 60068-2-30:2005 25/55°C, RH
	95%, 48hours
